灰度图方式显示
以灰度图象的方式显示雕塑模型。可加光照效果以图形图象结合的方式显示,或去掉光照效果以纯图象的方式显示。

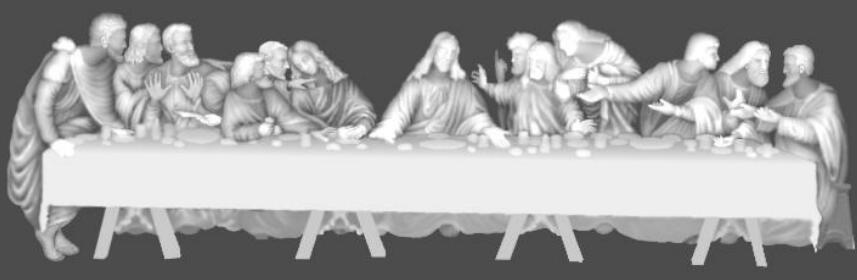

▲图 灰度图象方式显示
操作步骤:
选择命令“选项→灰度图象方式显示”。
在灰度图象方式显示时,与颜色有关的命令不能使用,但颜色模版依然有效,这时看不见充当颜色模版的颜色区域,可转为图形显示方式,用“颜色--颜色区域矢量化”命令把模版颜色区域矢量化,然后再转为灰度图象显示方式。
以灰度图象的方式显示雕塑模型。可加光照效果以图形图象结合的方式显示,或去掉光照效果以纯图象的方式显示。
▲图 灰度图象方式显示
操作步骤:
选择命令“选项→灰度图象方式显示”。
在灰度图象方式显示时,与颜色有关的命令不能使用,但颜色模版依然有效,这时看不见充当颜色模版的颜色区域,可转为图形显示方式,用“颜色--颜色区域矢量化”命令把模版颜色区域矢量化,然后再转为灰度图象显示方式。
在虚拟雕塑环境中,有两套取消/重做机制。对图形的生成、编辑、变换等操作,其取消/重做机制与选择工具中的取消/重做机制相同。对虚拟雕塑操作,考虑到雕塑模型数据量太大,系统缺省只提供了单步取消/重做机制,即可以取消最近的一次鼠标左键按下到抬起期...
构造出类似于清角模型的网格体,其参数含义如下图所示,其中形状系数仅仅用于变化基准高度H0以上的部分,如图1所示。▲图1 三角截面三角截面的形状主要是通过倾斜角度A和三角高度控制的,倾斜角度是侧面与底平面之间的夹角,用角度表示。系统提供了五种...
样条截面可以构造更加随意的上表面形状,其中形状系数仅仅用于变化 H0 以上的部分。如图 1 所示。▲图 1样条截面的控制参数包括拉高比例、表面特点,也有五种造型效果,这与椭圆截面的效果大致相同。1 、基准高度:一般用网格高度的数值来表示距离...
纹理曲面的类型较多,每种曲面包括不同的效果。为了便于以后设计,我们可以将获得的纹理曲面效果保存下来,形成不同的效果库。精雕提供的效果库编辑方法包括新图库、重命名、保存、删除等。▲图 编辑纹理曲面库一、增加新图库修改纹理曲面的构造参数后,用户...
在网格曲面上填充需要的纹理。我们可以从纹理库中提取图象纹理,将其转换为网格曲面,再使用自定义的方式将转换得到的纹理网格曲面填充到目标网格曲面上,如图 1 和图 2所示。▲图 1 图象纹理▲图 2 图象纹理转化成网格纹理曲面▲图 3 网格曲面...
在网格曲面上扰动形成有扰动纹理的网格曲面,可以用表面扰动纹理对曲面进行艺术处理,形成表面的波纹、颗粒和微小跳动等效果,如图1所示。▲图1 表面扰动纹理操作步骤:拾取网格曲面,然后设定参数,再点击确定按钮就可以了。▲图2 表面扰动纹理参数设置...
随机分形纹理可以构造出如桔皮、粗布、地表等艺术效果的网格曲面(如下图 1到图5所示),以这些网格曲面为纹理网格曲面,再结合表面填充纹理命令,可以在目标网格曲面上填充纹理,形成丰富绚丽、具有艺术气息的各种曲面。▲图 1 桔皮纹理▲图 2 粗布...
网格曲面变形就是网格曲面按照给定的变形曲线的形状发生变化(平移或比例变形),变形曲线只能是一条,如果选择多个网格曲面进行变形,那么这些网格曲面都是按照同一种规律变形。如图 1 和 2 所示。▲图 1 原始网格曲面▲图 2 平移变形操作步骤:...
