如何在精雕软件中将平面浮雕图转变为有曲面弧度的方法?

2024-07-03常见问题1163

在使用精雕软件时,将平面浮雕图转变为有曲面弧度的过程并不复杂。以下是一个快速高效的方法:

1、打开浮雕图和绘制基础线条

-打开要处理的浮雕图。

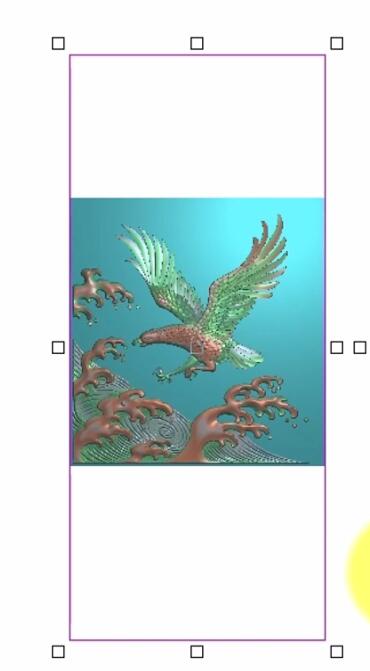

-绘制一个矩形线条,确保尺寸与要处理的图形相同。

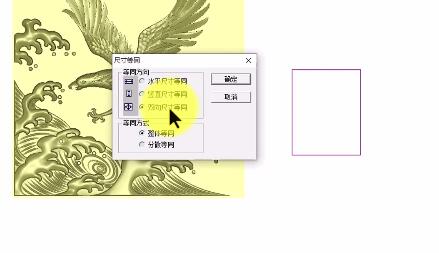

-在尺寸等同中选择双向尺寸等同。

2、进行组合对齐和模型确定

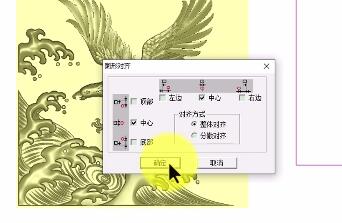

-点击组合对齐功能,以确保线条与浮雕图的边界对齐。

-选中模型,进入浮雕环境。

3、添加曲面弧度

-鼠标点击线条,稍微拉长两端一点。

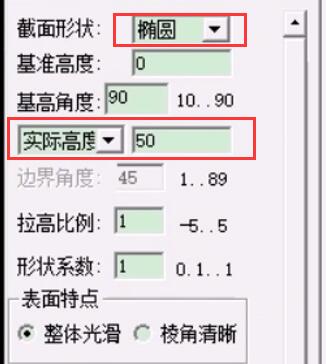

-点击雕塑下的区域浮雕,选择“椭圆”作为浮雕截面形状,在下拉菜单中选择“实际高度”,并填写所需的弧度尺寸,我填的是“50”。

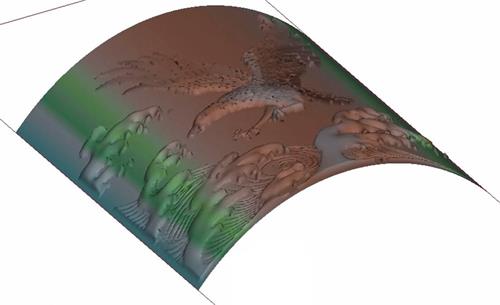

-使用鼠标左键点击线条,完成所需的半圆弧。

通过这种方法,你可以快速而精确地将平面浮雕图转换为具有曲面弧度的图形。如果你需要实现类似的弧形效果,强烈推荐使用以上步骤进行操作。
