精雕软件线条绘制后只显示一半?试试这三步解决问题

2024-07-01常见问题1155

在精雕软件中,线条绘制完成后,发现只有一半线条显示出来,而另一半不见踪影。当框选时,只能看到虚线。这样的情况该如何解决呢?

解决方法:

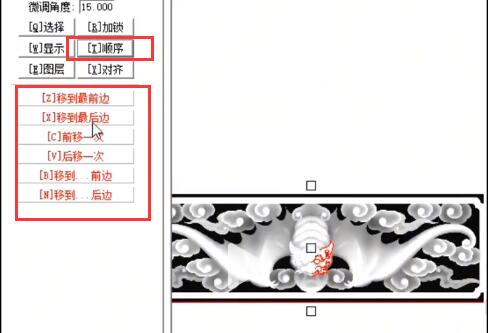

1、检查图层顺序

  • 首先,选中显示不全的线条。

  • 打开导航工作区,找到图层顺序调整选项。

  • 将该图层移动到最后边(或最上层),确保其处于最前显示的位置。

  • 这样操作后,所有线条应该都能完整显示出来。

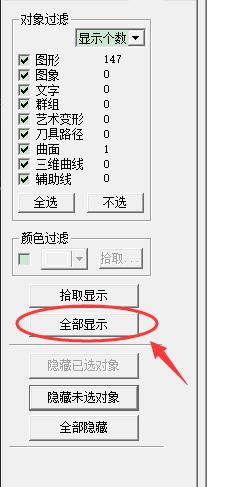

2、确认图层和对象状态

  • 检查是否有图层或对象被设置为隐藏。

  • 点击显示-全部显示;

  • 确保所有图形对象都处于可见状态,并且没有被错误地设置为不可见。

3、调整画布范围

  • 确认线条对象是否超出了可视范围。

  • 如果对象超出可查看的视角边界,可以调按键盘F6,全部观察

通过以上三个步骤,基本可以解决精雕软件中线条显示不全的问题。如果您还有其他疑问或遇到新的问题,欢迎在评论区留言,我们将尽力为您解答。
