如何在精雕软件中使用正交捕捉功能?

2024-06-23常见问题1588

大家好,今天我们来探讨一下精雕软件中的正交捕捉功能及其应用。本文将以精雕软件5.21版本为例,其他版本的用法类似。

什么是正交捕捉?

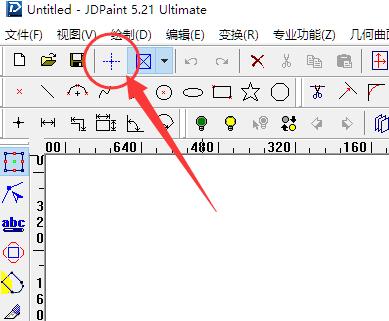

正交捕捉功能位于精雕软件界面的左上角,其图标形似一个准星或瞄准器。该功能默认是关闭的,开启后可以帮助我们绘制水平或垂直的直线。

如何使用正交捕捉?

1、开启正交捕捉

-找到左上角的正交捕捉图标并点击开启。

-你也可以使用快捷键`CTRL+D`快速打开或关闭正交捕捉功能。

2、应用场景

-绘制水平或垂直线条:当你需要绘制水平或垂直的直线时,开启正交捕捉功能将使线条自动对齐为水平或垂直。

-对称操作:在需要进行对称操作时(例如将对象对称到另一侧),开启正交捕捉可以确保对称效果的精准。

使用示例

让我们通过一个简单的示例来演示正交捕捉的使用方法:

1、开启正交捕捉功能。

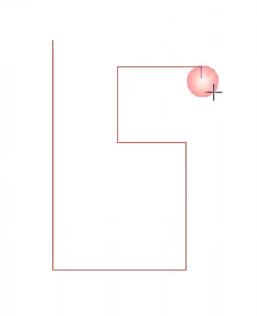

2、选择绘制工具,开始绘制直线,你会发现线条无论是水平还是竖直,都能自动笔直的。

3、如果需要进行对称操作,只需将对象复制并移动到相应位置,正交捕捉功能将帮助你确保对称的准确性。

正交捕捉功能的使用非常直观,只需理解其基本操作,即可在各种绘图需求中提高效率。希望通过本文的介绍,大家能够更好地掌握这一实用工具。
