全部观察
“全部观察”功能,可以将当前屏幕上的全部对象,完全显示到整个工作窗口中。
用鼠标点击“全部观察”菜单项或相应的功能键,即可在工作窗口中观察到所有已存在的对象。
“全部观察”的快捷键为“F6”。

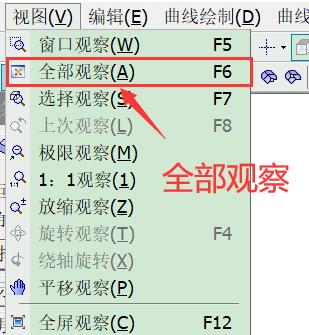

▲图1 全部观察
“全部观察”功能,可以将当前屏幕上的全部对象,完全显示到整个工作窗口中。
用鼠标点击“全部观察”菜单项或相应的功能键,即可在工作窗口中观察到所有已存在的对象。
“全部观察”的快捷键为“F6”。
▲图1 全部观察
