在三维编辑状态下,应用旋转观察命令,可以旋转改变视点和视线方向,从任意角度察看到模型的几何形状。

旋转观察的操作步骤如下:

1、进入旋转观察状态:用鼠标点击“旋转观察”菜单项或相应的功能键“[旋转观察功能键]”,或者按F4快捷键


▲图1 旋转观察功能键

2、此时系统在屏幕左下方的提示栏中提示:拾取选转中心,鼠标指针变成“[旋转观察按钮]”状,按住鼠标左键,拖动鼠标,即可进行旋转观察。立体平台和坐标轴将随着鼠标的移动而进行旋转,可进行多次操作,直到获得满意的观察角度为止。


▲图2 旋转观察按钮

3、结束“旋转观察”命令:单击鼠标右键,结束命令。

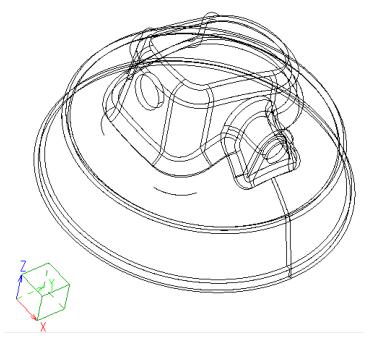

▲图3 旋转观察
