精雕软件中如何快速将灰度图转换为镂空雕刻路径？

有用户反馈，购买的灰度图导入后转换为浮雕模型却无法显示轮廓，想要将浮雕区域之外的空白部分“洗掉”或镂空加工却无从下手。

这主要是因为灰度图只是图像信息，没有明确的矢量边界，也没有内嵌路径数据。因此我们需要借助颜色与网格转换等功能，来辅助提取封闭区域轮廓线。

一、灰度图转换为浮雕模型的操作步骤

位图转网格，生成浮雕模型

• 打开精雕软件，导入灰度图；

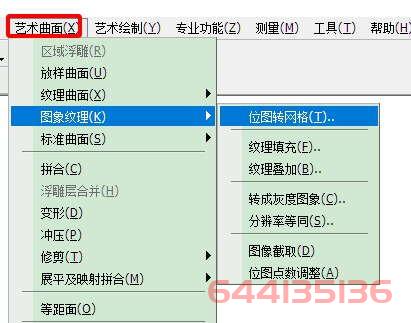

• 点击菜单栏：艺术曲面→图像纹理→位图转网格；


• 设置参数：通常使用“白色最高”模式，代表浮雕的高度区域；

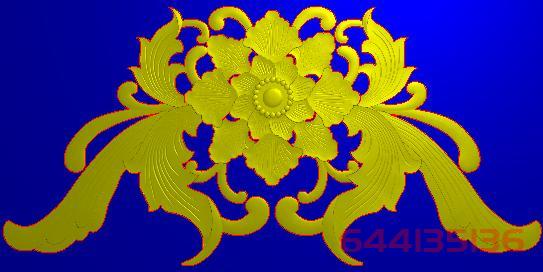

确认生成后，即可进入虚拟雕塑环境，完成浮雕的基本建模。此时模型虽已生成，但尚无颜色与边界线条，无法直接用于路径加工。

二、如何快速填充颜色并提取轮廓线

1、使用快捷键填色

• 按下键盘K键，切换当前颜色状态；


• 接着按B键，快速将浮雕零平面以上区域填色；


• 可视化区域将呈现对应色块，为后续矢量提取做准备。

2、利用“颜色区域矢量化”提取封闭线条

• 点击颜色菜单中的颜色区域矢量化；


• 选择需要“洗掉”的封闭区域颜色；


• 软件将自动识别并生成线条，形成可用于加工的轮廓线。

三、加工前的关键步骤：路径测量与刀具选择

在正式生成刀具路径前，需精确测量路径最窄区域，以匹配合适的刀具尺寸，避免加工失败。

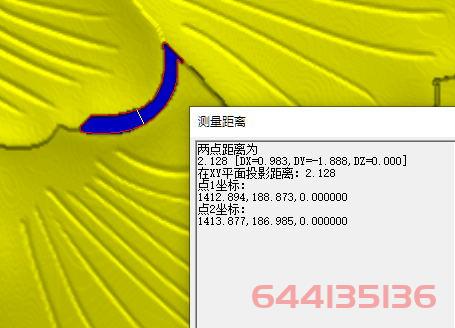

使用测量工具确认路径最窄位置

• 通过测量，确定最细处为2mm；


• 推荐使用2.0mm平底刀进行加工，确保路径可顺利通过。

四、路径生成与加工设置

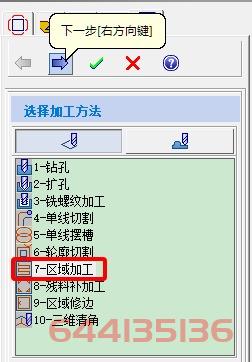

1、选择区域加工路径向导

• 进入加工环境

• 进入刀具路径→路径向导；


• 选择2.5轴加工→区域加工；


• 刀具设定为2.0mm平底刀；


重点提醒：只选择需要“洗掉”的内轮廓线，避免误选外边轮廓。

2、设置加工深度与分层

• 加工深度建议设置为15mm（可根据实际浮雕厚度调整）；


• 可设定按层加工数量或每层深度（如每层下刀3mm）；


• 下刀方式选择竖直下刀，保证路径清晰整洁。

完成后，即可通过区域加工命令，将选定区域“洗下去”，实现精准镂空效果。

总结：从灰度图到镂空雕刻的完整流程

1、导入灰度图并生成网格浮雕模型；

2、使用快捷键快速填充颜色；

3、利用颜色矢量化提取封闭路径；

4、测量路径尺寸并选择合适刀具；

5、设置区域加工路径与加工深度；

6、一键生成路径，实现精雕镂空。
