颜色矢量化

2021-11-16基础入门9236

对一个颜色区域边界比较清晰的图象,有必要提取图象中指定颜色区域的边界曲线或中心线。颜色矢量化功能正是在这种背景上提供的,颜色矢量化功能特别适合于浮雕墨稿、高频模墨稿等图象的边界轮廓提取。

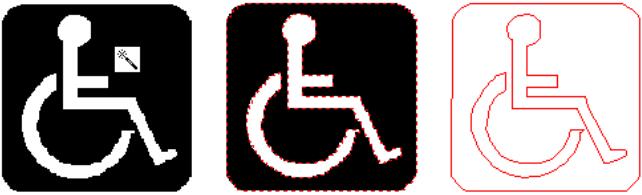

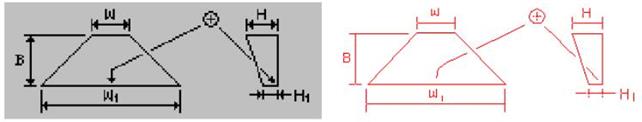

▲图 1 矢量化提取轮廓边界线

矢量化提取中心线

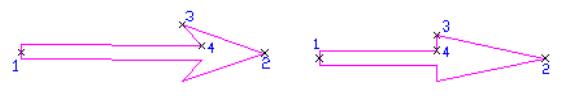

▲图 2 矢量化提取中心线

实现方法:

(1)选中图象对象;

(2)用鼠标点选图象需提取轮廓的颜色区域;

(3)点击“生成图形”按钮,生成矢量化图形。

操作步骤:

1、选择图象对象:

图象矢量化工具状态,用鼠标左键点击图象对象,使图象处于选中状态。

2、用点选图象的颜色区域:

用鼠标左键点击图象中需矢量化的颜色区域,屏幕中出现被选区域轮廓曲线的闪烁现象,该轮廓曲线既为要提取的轮廓曲线。

拾取使用技巧:

(1)用鼠标再点击当前颜色区域,取消当前颜色区域选择。

(2)按Esc键也取消当前颜色区域选择。

(3)按Ctrl+鼠标左键点击,完成多种颜色选择,此时所选的颜色区域为多种颜色区域的并集。

3、点击“效果预览”按钮:

(用户可以省略这一步,直接进入下一步操作。)点击[效果预览]按钮,可以观察到当前生成指定轮廓曲线图形的预览效果。如果生成的图形效果不好,用户可以重新点击,拾取新的颜色轮廓曲线或者中心线;或者点击[选项设置],设置新的矢量化计算参数。

4、点击“生成图形”按钮:

点击[生成图形]按钮,生成指定轮廓曲线图形。
