阈值矢量化

2021-11-13基础入门7447

通过对图象进行二值化处理,获得图象中指定区域的边界轮廓或中心线。阈值矢量化适合于各种类型的图象,特别是图象颜色灰度变化比较明显的图象对象。

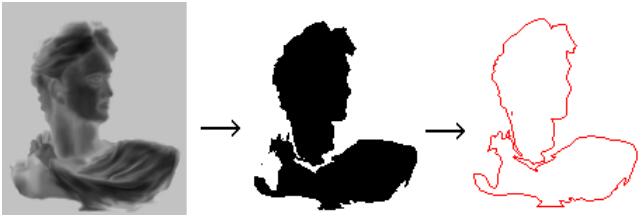

▲图 1 阈值矢量化

实现方法:

(1)选中图象对象;

(2)选择按阈值提取轮廓命令;

(3)设定图象灰度阈值,并确定;

(4)点击“生成图形”按钮,生成矢量化图形。

操作步骤:

1、选择图象对象:

图象矢量化工具状态下,用鼠标左键点击图象对象,使其处于选中状态。此时[按阈值提取轮廓]按钮由灰变亮。

2、选择按阈值提取轮廓命令:

用鼠标左键点击[按阈值提取轮廓]按钮,弹出阈值矢量化对话框,如图2所示。设置阈值矢量化中的阈值参数,并确定,屏幕中出现被选区域轮廓曲线的闪烁绘制,该轮廓曲线既为所用户指定要提取的轮廓曲线。

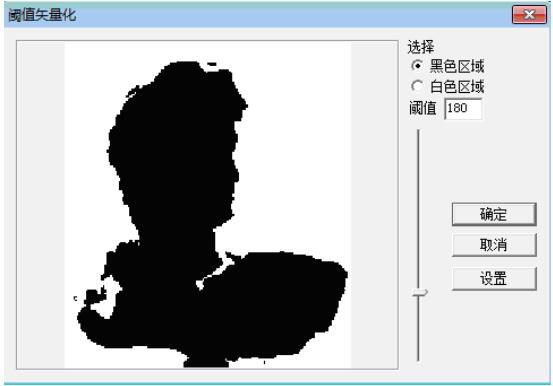

▲图 2 “阈值矢量化”对话框

说明:

黑色区域:

选中黑色区域,系统将自动提取图象中黑色区域的轮廓。

白色区域:

选中白色区域,系统将自动提取图象中白色区域的轮廓。

阈值:

图象灰度阈值,是图象黑白颜色的区分值。图象灰度在0至阈值之间的象素为黑色,其余为白色。阈值的取值范围为0-255之间。一个象素的灰度阈值计算公式如下:

设象素的颜色为(RGB),则象素的灰度阈值=(R*30+G*59+B*11)/100。

3、点击“效果预览”按钮:

(用户可以省略这一步,直接进入下一步操作。)点击[效果预览]按钮,可以观察到当前生成指定轮廓曲线图形的预览效果。如果生成的图形效果不好,用户可以重新点击[按阈值提取轮廓]按钮,提取新的轮廓曲线或者中心线;或者点击[选项设置],设置新的矢量化计算参数。

4、点击“生成图形”按钮:

点击[生产图形]按钮,生成指定轮廓曲线图形。
