如何在精雕软件中制作旋转加工刀具路径编程?

2025-02-23常见问题2966

在现代数控加工领域,精雕软件以其强大的功能和友好的操作界面,成为众多加工企业的首选工具。其中,旋转加工刀具路径编程作为一项核心技能,掌握它将极大提升加工效率和质量。本文将手把手教你如何在精雕软件3.5版本中完成这一操作。

一、软件界面进入与三维图形处理

1、打开精雕软件3.5(飞马)版本,进入主界面后选择3D操作界面。

2、点击菜单栏中的"文件-输入-输入三维图形",选择需要加工的三维图形文件。

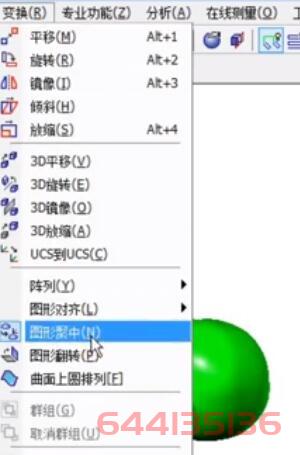

3、导入三维图形后,进行图形对齐操作:

  • 选中导入的三维图形

  • 点击"变换"菜单下的"图形聚中"

  • 勾选X轴左对齐,Y轴和Z轴中心对齐

  • 点击"确定"完成对齐操作

二、刀具路径设置与参数优化

1、进入刀具路径模块

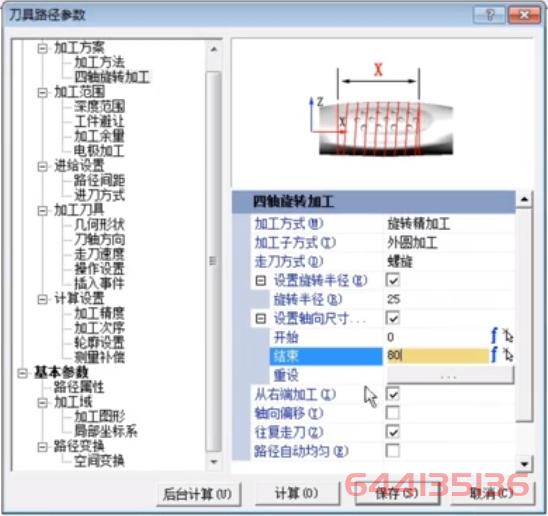

2、点击路径向导,进入参数设置界面

3、关键参数设置:

  • 加工类型:选择多轴加工组中的四轴旋转加工

  • 加工方式:设置为旋转加工

  • 走刀方式:选择螺旋走刀

  • 旋转半径:设置为图形半径值,可适当放大

  • 轴向尺寸:设置起点为坐标原点,终点为图形尺寸

  • 路径间距:建议设置较大值以提高计算速度

  • 下刀方式:关闭自动下刀功能

  • 几何形状:选择球头刀作为加工刀具

三、路径计算与仿真验证

1、完成参数设置后,点击"计算"按钮

2、系统将自动计算生成刀具路径

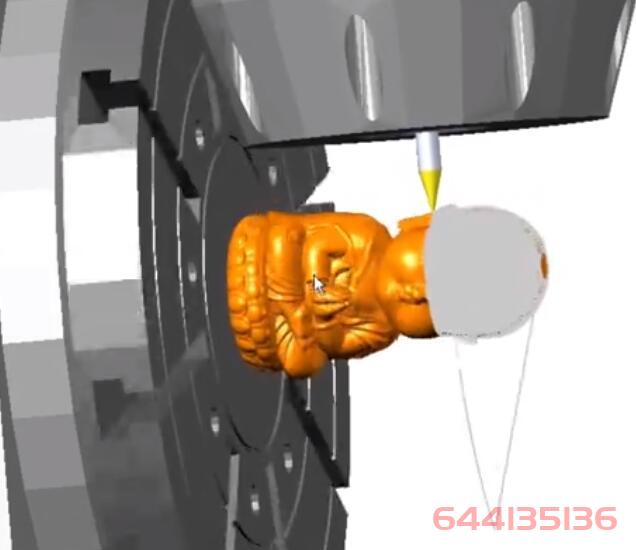

3、计算完成后,进行路径仿真:

  • 模拟加工过程

  • 检查路径合理性

  • 验证加工效果

通过以上步骤,你已经掌握了精雕软件中旋转加工刀具路径编程的核心操作。在实际应用中,建议根据具体加工需求调整相关参数,以达到最佳加工效果。希望这篇文章能帮助你快速掌握这一技能!
