局部坐标系

2022-06-09雕刻路径6111

精雕中的局部坐标系是指在当前刀具平面下刀具路径使用的坐标系,该坐标系既可以与当前刀具平面使用的坐标系相同,也可以使用用户定义的其他坐标系。

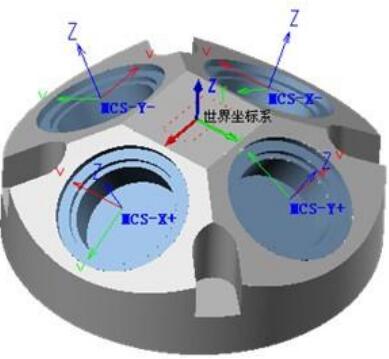

▲图 1 局部坐标系

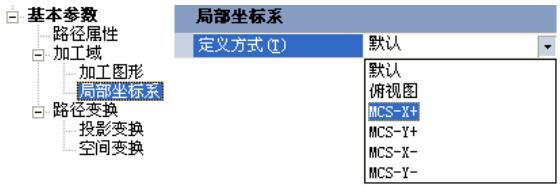

▲图 2 局部坐标系

局部坐标系的说明:

1、默认与当前刀具平面使用相同的坐标系。

2、新建的加工坐标系均会出现在下拉菜单中。
