3D加工余量

2022-05-06雕刻路径6927

在曲面加工中,为了保证精加工的尺寸精度和表面质量,在开粗、残料补加工、半精加工工序中留合适的加工余量。曲面加工余量参数包括边界补偿、边界余量、加工面侧壁余量、加工面底部余量、保护面侧壁余量、保护面底部余量等选项,如图所示:

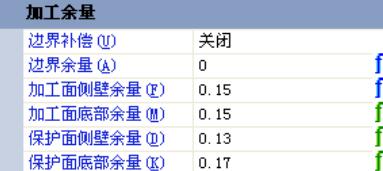

▲图 1 加工余量

参数说明 :

边界补偿:

加工域中选择轮廓线时有效,分为三种补偿类型:

关闭:不进行补偿,加工的时候刀具走在边界上。

自动向内:按照刀具半径向内偏移,刀具走在边界以内。

自动向外:按照刀具半径向外偏移,刀具走到边界以外。

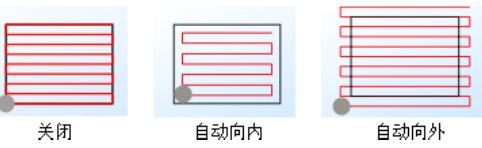

▲图 2 边界补偿

边界余量:

加工域中选择轮廓线时有效,表示加工后边界与轮廓边界之间的距离。边界余量可以大于 0,也可以小于 0。


▲图 3 边界余量

加工面侧壁余量:

加工后留在加工面侧壁的多余材料厚度。

加工面底部余量:

加工后留在加工面底部的多余材料厚度。


▲图 4 加工面侧壁与底部余量

保护面侧壁余量:

保护面侧壁的偏移量。

系统默认保护面侧壁余量与加工面侧壁余量满足以下关系式:

保护面侧壁余量=加工面侧壁余量-0.02。


▲图 5 保护面侧壁与底部余量

保护面底部余量:

保护面底部的偏移量。

系统默认保护面底部余量与加工面侧壁余量满足以下关系式:

保护面底部余量=加工面侧壁余量+0.02。
