路径向导操作过程

路径向导是最常用的刀具路径计算器，它能够引导用户一步步生成刀具路径。下面我们以在加工环境下计算一个矩形区域的区域加工路径为例，简单了解一下使用路径向导计算路径的过程。具体的操作步骤如下：

▲图 1 绘制曲线

操作步骤：

1、 点击按钮，切换至 3D 造型环境，绘制如图1所示的两条曲线；

2、 点击按钮，切换至加工环境 ，点击菜单栏【刀具路径(P)】选项，选择路径向导，如下图；

▲图 2 进入路径向导

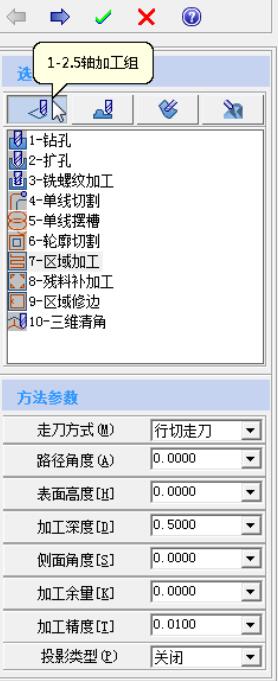

3、 系统弹出【选择加工方法】界面，切换至【2.5 轴加工组】，在列表中选择【区域加工】加工方法，并设置与加工方法相关的主要参数，如下图所示，设置完毕后点击按钮，进入下一步；

▲图 3 选择 2.5 轴加工组

技巧：

对于熟练的高级用户，可以在路径向导导航工具栏中点击按钮，一步直达加工参数设置界面。

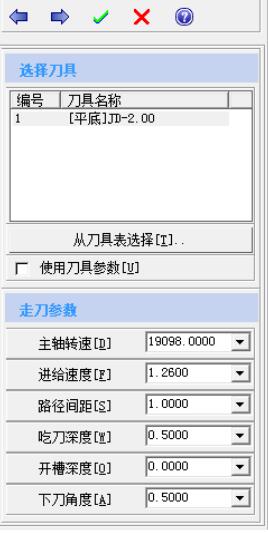

4、 系统弹出【选择刀具】界面，在显示的刀具列表中选择“[平底]JD-2.00”，同时用户也可以点击【从刀具表选择】进入刀具表，添加、选择其它刀具，并设置与刀具相关的走刀参数，设置完毕后点击按钮，进入下一步；

▲图 4 选择刀具

5、 系统弹出【选择加工域】界面，从图形窗口中依次选择这两条曲线，点击按钮进入【刀具路径参数】界面操作；

▲图 5 选择加工域

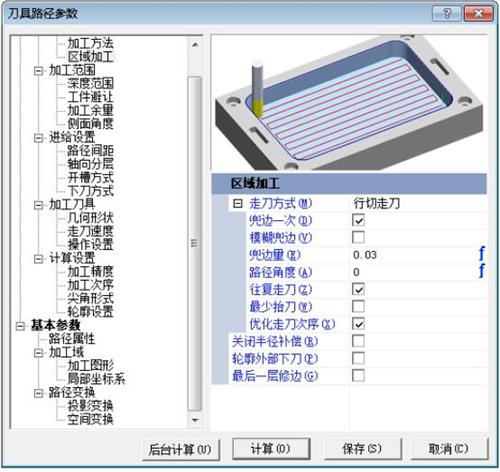

6、 系统弹出【刀具路径参数】对话框，用户可以修改不满足要求的参数或是重设参数，单击【计算】按钮生成路径；

▲图 6 设置刀具路径参数

7、 点击【计算】按钮后，系统弹出计算路径进度条，完成后在图形窗口显示计算获得的刀具路径。如果计算失败，系统将提示失败的原因，方便用户排错；

▲图 7 计算路径

技巧：

用户可以通过下列三个按钮进行快速操作：

：前进按钮，进入下一步操作界面；

：回退按钮，回退到上一步操作界面；

：略过中间步骤，直接进入【刀具路径参数】界面。
