当前位置:首页 > 精雕教程 > 雕刻路径 > 正文内容

材料扩展属性

2022-03-02雕刻路径3909

在扩展属性页面中,有一些关于基本切削量的参数和对刀具材料和前后角建议值的参数。

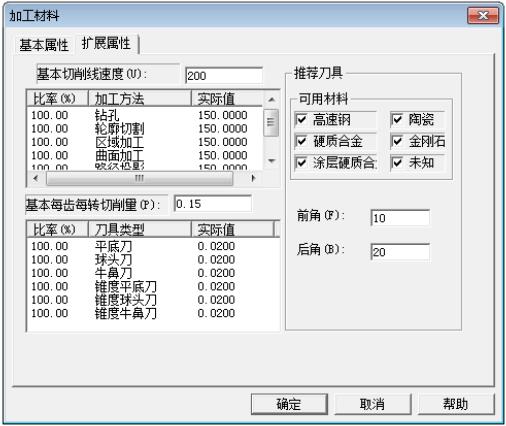

▲图 加工材料扩展属性

参数说明:

切削线速度:

切削线速度是刀具相对于工件的瞬间移动速度。根据加工方法不同,刀具的切削量不同,切削线速度也应当在基本切削速度的基础上调节。一组关于加工方法的比例系数在列表中出现。用户可以根据需要单击某项的比例系数进行修改。

每齿每转切削量:

每齿每转切削量是刀具每转过一个刀齿,工件与刀具的相对位移量。根据刀具形状不同,每齿每转的切削量也可以不同,这也是通过一组比例系数进行调整。

推荐刀具:

扩展属性页面的下部为推荐使用刀具的材料和前后角参数。

“加工方法比率”,在实际加工中,选择的加工方法对加工刀具切削材料时的线速度的影响系数。

“刀具类型比率”,在实际加工中,选择的刀具类型对加工刀具切削材料时的每齿每转切削量的影响系数。

广告:精雕速成宝典

分享给朋友:

相关文章

刀具参数

刀具参数

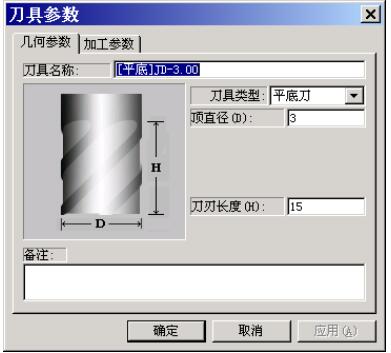

刀具参数分为刀具的几何形状参数和加工控制参数。这些参数分别在刀具对话框的几何参数页面和加工参数页面中。在创建新刀具或修改某刀具时都会使用刀具对话框。刀具的几何参数在如图1所示的几何参数页面中,用户可以修改刀具的类型和几何参数。对话框中显示的...
