加工材料基本属性

2022-03-01雕刻路径9310

加工材料是指待加工零件毛坯的材料类型,精雕软件会根据用户选择材料的不同,系统会为各种加工方法添加如下刀、进刀、开槽等辅助路径,并能依据加工材料以及刀具材质自动匹配出合理的走刀速度。

材料基本属性

加工材料设置主要设定加工零件的毛坯的材料类型。根据材料不同、加工性能不同,系统会为各种加工方法添加诸如下刀、进刀、开槽等辅助路径,会为粗加工自动设置分层加工,并为各种类型的走刀给出合理的走刀速度。

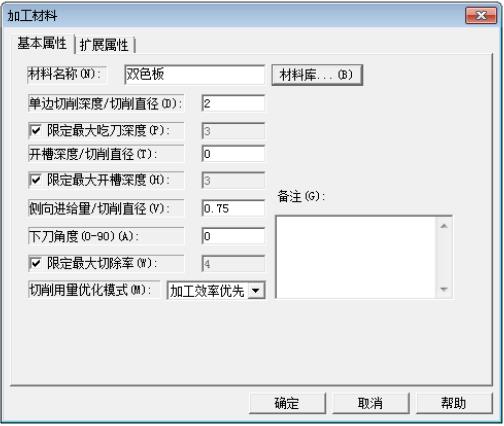

材料属性对话框共有两个页面,即基本属性和扩展属性。对于一般用户而言只需关心基本属性页面中的参数即可。下图为材料属性对话框的基本属性页面!


▲图 1 加工材料

参数说明:

材料名称:

为当前材料的名称。未设置材料的为未命名材料“No Name”。

单边切削深度/切削直径:

该参数的大小可以决定刀具单边切削时的切削深度。

限定最大吃刀深度:

选中该选项,可以限制切削的最大深度。当刀具直径较大,它与上述参数的乘积大于该值时,则使用该值。

开槽深度/切削直径:

该参数决定了刀具作开槽加工时的开槽深度。

限定最大开槽深度:

选中该选项,可以限制最大的开槽深度。当刀具直径较大,它与上述参数的乘积大于该值时,则使用该值。

侧向进给量/切削直径:

该参数可以决定路径间距的大小。一般而言,材料越硬,该值越小,侧向进给越小。

下刀角度:

为了保护刀具和主轴系统,在下刀时需要使用螺旋折线下刀。根据材料硬度不同,该参数大小也不同。一般而言,对于较软的非金属,无需下刀路径,该参数值设为 0。对于黄铜、紫铜这样的较软的金属,下刀角度一般为 1~3 度。而对于较硬的钢材,下刀角度一般为 0.5~1 度。

限定最大切除率:

切除率表明了加工效率的高低。对单边行切而言,切除率 = 切削深度 * 侧向进给量 * 走刀速度(立方厘米/分)。不同型号机床对不同材料有不同的最大切除率。它是机床切削能力的特性参数。当切削效率大于最大切削率时,机床处于超负荷工作状态。长时间处于超负荷工作状态,机床的精度等性能会大大下降。通过该参数限定计算路径的切除率,可以起到保护机床,防止蛮干。

切削用量优化模式:

有加工效率优先和刀具耐用度优先两种模式。根据所选模式不同,系统自动匹配不同的加工选项。

备注:

在这里可以写一些提示性的注释文字。
