融接

2022-01-26浮雕8270

融接在模型上的两条2D曲线之间建立一过渡面并拼合到模型上。精雕软件自动把2D曲线投影到模型上,然后在投影得到的3D曲线之间建立一过渡面。可以控制过渡面在曲线处的切矢方向为下列四种情形之一:

a、模型的切矢方向。

b、z轴正向。

c、z轴负向。

d、水平方向。

利用融接功能,能方便地修改模型。如图1要把其左角加宽且变形,可绘制曲线C1及曲线C2,如图1。

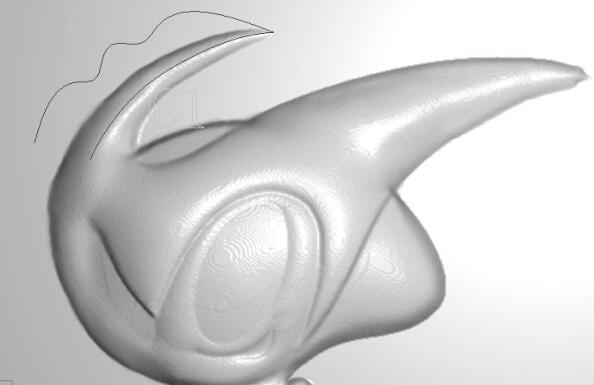

▲图 1 融接位置曲线

1、用导动磨光沿曲线C1导动磨光2次。

2、选择“融接”命令。

3、选择曲线C1,曲线C2。

4、把对话框中“切矢2方向”改为“Z+”后预览并确定即可得到修改后的左角,如图2。

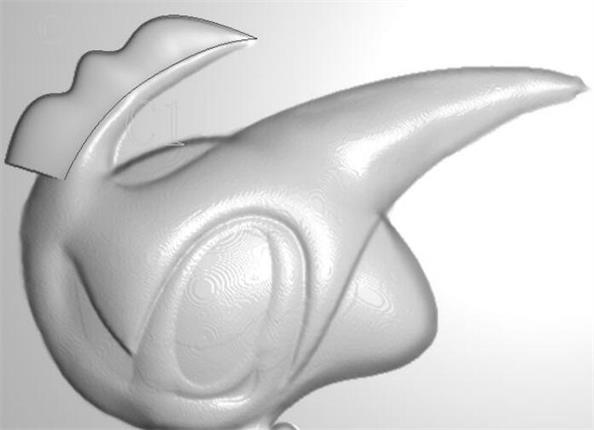

▲图 2 融接后的结果

如果把曲线1及曲线2切矢处的切矢方向都改为“z+”,融接功能可以快速在两条曲线之间构造一类似扫掠及浮雕的融接面,如图3。

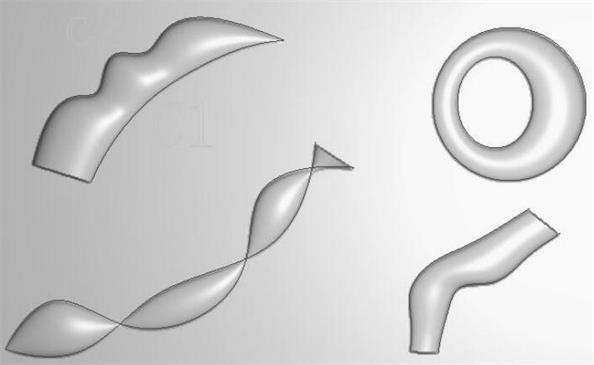

▲图 3 z+融接
