拼贴画

2022-01-12浮雕4813

交互式生成由小正方形平面逼近模型的效果。

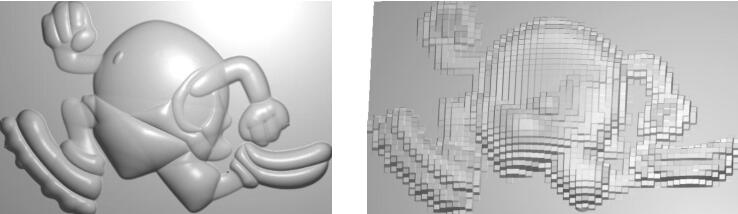

▲图 1 右图为左图的拼贴画效果

操作步骤:

1、选择命令“效果→拼贴画”。

2、设置参数,参数设置对话框如图2所示。参数意义在参数定义中说明。


▲图 2 拼贴画参数设置

拼贴画参数定义:

单元大小:

小正方形边长,单位为模型XY方向的步长。一般取值范围为2—100个步长。

颜色模板

颜色无效→修改模型时,不考虑颜色模板的影响。

颜色内→仅修改颜色模板内的曲面顶点。

颜色外→仅修改颜色模板外的曲面顶点。
