马赛克效果
交互式生成马赛克纹理效果。

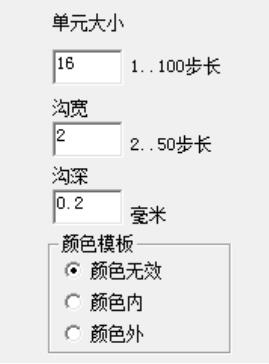

▲图 1 马赛克参数设置
操作步骤:
1、选择命令“效果→马赛克”。
2、设置参数,参数设置对话框如图1所示。参数意义在参数定义中说明。
3、调整刷子大小及有关参数。在需要马赛克纹理处按下鼠标左键不动或移动鼠标,即可实现马赛克效果,如图2。

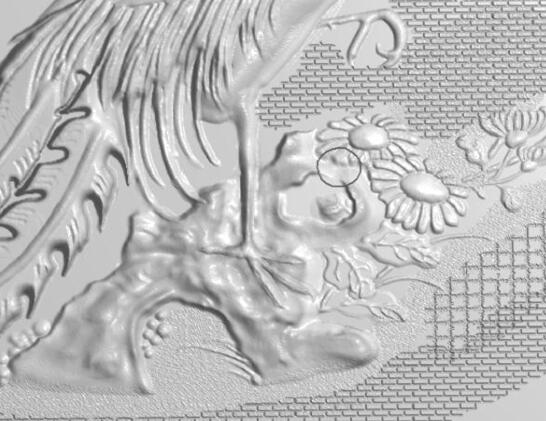

▲图 2 糙化/马赛克/墙砖
马赛克参数定义:
单元大小:
小正方形边长,单位为模型XY方向的步长。
沟宽:
相邻马赛克之间沟的宽度,以模型步长为单位。
沟深:
沟的深度。
交互式生成马赛克纹理效果。
▲图 1 马赛克参数设置
1、选择命令“效果→马赛克”。
2、设置参数,参数设置对话框如图1所示。参数意义在参数定义中说明。
3、调整刷子大小及有关参数。在需要马赛克纹理处按下鼠标左键不动或移动鼠标,即可实现马赛克效果,如图2。
▲图 2 糙化/马赛克/墙砖
单元大小:
小正方形边长,单位为模型XY方向的步长。
沟宽:
相邻马赛克之间沟的宽度,以模型步长为单位。
沟深:
沟的深度。
