提取截面

2021-12-09浮雕10258

提取模型的断面,可以以水平方位二维图形的形式,以2D截面线为轴旋转90度的二维图形的形式,以3D截面的形式显示出来。

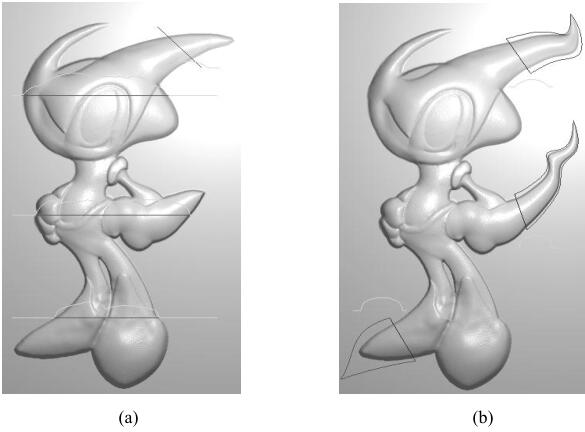

▲图 1 提取截面

操作步骤:

1、选择命令“几何→提取截面”。

2、移动鼠标到雕塑模型上的单段直线,当其改变颜色时按下鼠标左键,即可完成提取截面过程。

说明:

1、单段直线至少部分位于雕塑模型上。

2、水平方位二维图形截面可用于检查截面形状及与扫掠结合使用修改模型形状,如图1(b)。

3、以2D截面线为轴旋转90度的二维图形截面可用于检查截面形状,利用节点编辑工具修改后,再转回3D截面线,构造曲面,修改模型。
