曲线点投影

2021-12-09浮雕8066

2D曲线/点或3D曲线/点沿Z轴投影到模型上,生成一模型表面上的3D曲线/点;或3D曲线沿Z轴投影到XOY平面,转为2D曲线。

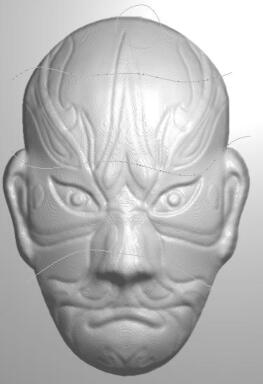

▲图 1 曲线投影


▲图 2 曲线投影对话框

操作步骤:

1)选择命令“几何→曲线投影”。

2)移动鼠标到雕塑模型上的2D曲线或3D曲线,当其改变颜色时按下鼠标左键,即可完成曲线投影过程。
