截面形状及其特点
截面形状:面形状包括矩形、三角、椭圆和样条四种,是网格曲面断面形状,分别如下图所示。▲图1 矩形截面▲图2 三角截面▲图3 椭圆截面▲图4 样条截面1、矩形截面的主要特点:(1)曲面是一个在高度方向拉起的方块。(2)曲面的侧面垂直,表面水平...
三角截面
构造出类似于清角模型的网格体,其参数含义如下图所示,其中形状系数仅仅用于变化基准高度H0以上的部分,如图1所示。▲图1 三角截面三角截面的形状主要是通过倾斜角度A和三角高度控制的,倾斜角度是侧面与底平面之间的夹角,用角度表示。系统提供了五种...
样条截面
样条截面可以构造更加随意的上表面形状,其中形状系数仅仅用于变化 H0 以上的部分。如图 1 所示。▲图 1样条截面的控制参数包括拉高比例、表面特点,也有五种造型效果,这与椭圆截面的效果大致相同。1 、基准高度:一般用网格高度的数值来表示距离...
腐蚀纹理
构造背景为腐蚀纹理的网格曲面。操作步骤:1、点击精雕软件“艺术曲面” 里的“纹理曲面”菜单命令:在弹出“构造纹理曲面”对话框里选择纹理类型为“腐蚀纹理”,如图 1 所示。▲图 1 腐蚀纹理2、选择效果库中基本的腐蚀效果:可以选择波浪效果或碎...
表面填充纹理
在网格曲面上填充需要的纹理。我们可以从纹理库中提取图象纹理,将其转换为网格曲面,再使用自定义的方式将转换得到的纹理网格曲面填充到目标网格曲面上,如图 1 和图 2所示。▲图 1 图象纹理▲图 2 图象纹理转化成网格纹理曲面▲图 3 网格曲面...
位图转网格

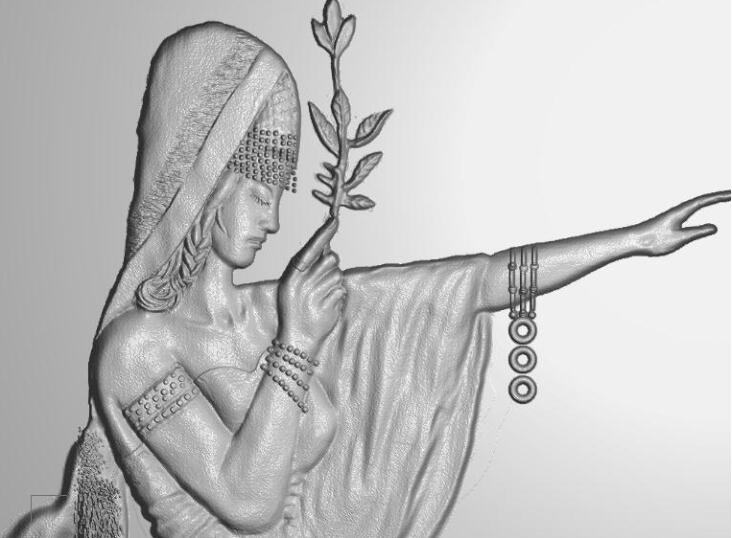

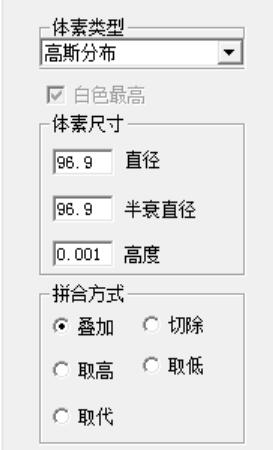

现实生活中有大量丰富多彩的图片图象,互联网上的位图资源更是比比皆是,精雕软件ArtForm也提供了各种丰富的纹理图象。图象纹理提供的位图转网格功能便可以充分利用这些位图资源,将这些位图图象转换为网格曲面(如图1和图2所示)。同时,直接构造具...
图像纹理合成
这个功能的需求来源于皮革模具加工。客户手中有皮革样本,通过扫描得到 bmp 图像文件,我们通常称之为样图。客户想通过所得到的小图像生成比较大的图像,我们通常把生成的图像称为目标图,如图 1。这种有样图到目标图的过程,就是纹理合成。▲图 1...
网格曲面裁剪
网格曲面裁剪命令能按曲面对网格曲面进行裁剪。网格曲面裁剪命令常和网格曲面上画线命令结合使用,通过曲面上画线或求交、曲线投影等方法得到曲面上的曲线。如图1所示。(a)用封闭曲线修剪曲面(b)用贯穿曲面的曲线修剪曲面▲图1 网格曲面修剪操作步骤...
