如何使用精雕软件设置深浮雕路径分层雕刻?

2024-07-18常见问题13513

今天,我们来详细讲解一下如何使用精雕软件设置深浮雕路径分层雕刻。以下是具体步骤:

1、准备工作

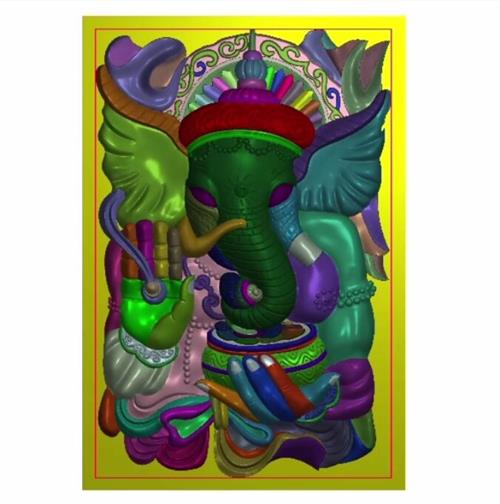

首先,我们选择一个浮雕模型并进入浮雕环境:

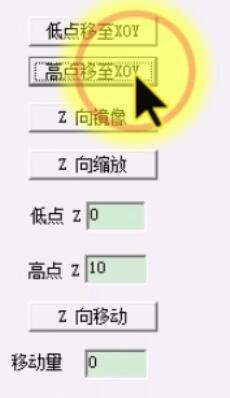

-选择模型后,点击模型下的Z向变换,把高点移至低点上,点击“高点移至XOY”。


-进入加工环境。

2、设置路径

接下来,我们进行路径设置:

-选择“刀具路径”,进入路径向导

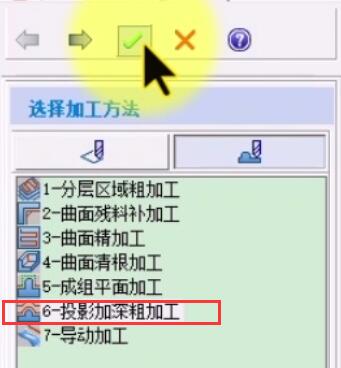

-选中“投影加深粗加工”,点击确定。


-设置路径间距,根据雕刻需求进行调整。

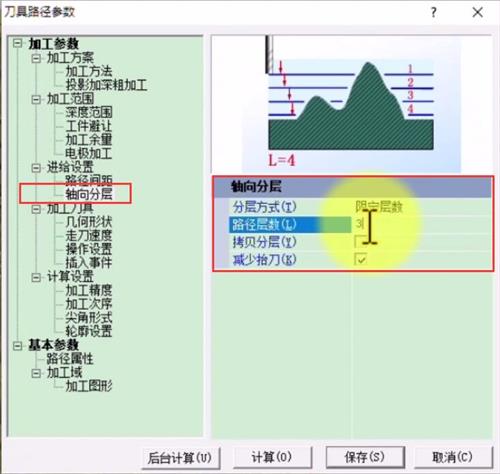

-点击“轴向分层”,在分层方式中选择“限定层数”,输入分层数量(例如输入2表示分两层雕刻,我这里分三层给大家演示)。

3、选择刀具并编辑加工图形

然后,选择合适的刀具并编辑加工图形:

-点击“几何形状”,选择一把雕刻刀具,点击确定。

-点击“加工图形”,选择“编辑加工预加工面”,选择模型轮廓线(例如模型的矩形线条),点击确定。

-点击计算,此时会提示没有定义毛坯,点击确定。

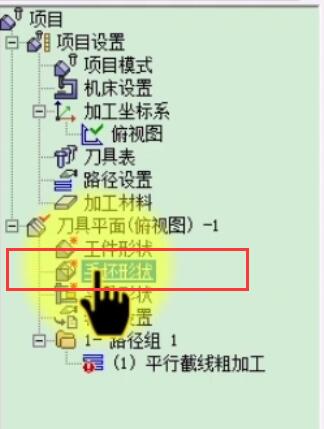

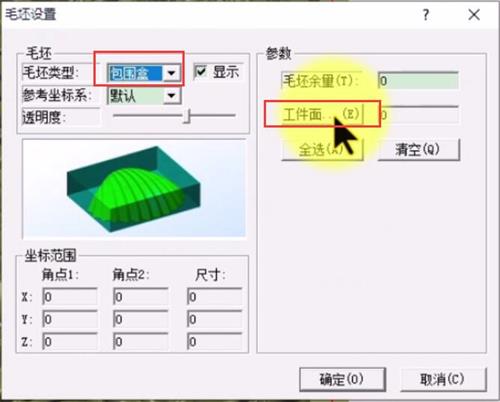

-定义毛坯:双击毛坯形状;

将毛坯类型改为“包围盒”“工界面”,选择模型,点击确定。

4、重新计算路径

最后,重新计算路径并进行仿真雕刻:

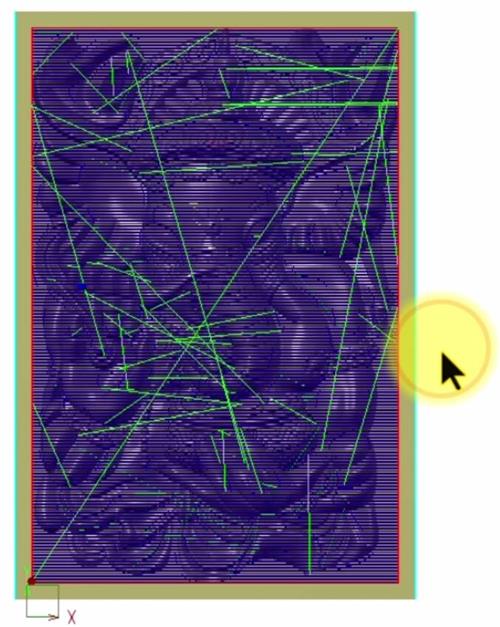

-双击路径,重新点击计算,计算完成后点击确定。

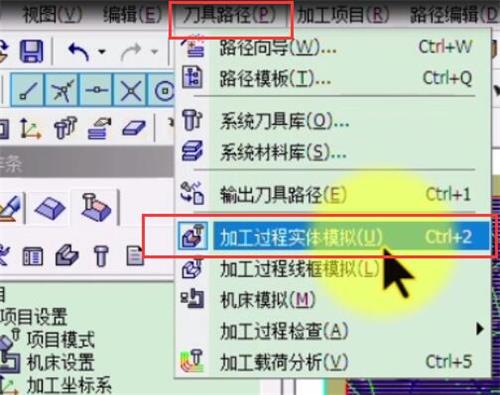

-模拟仿真雕刻:点击“刀具路径”-“加工过程实体模拟”,可以将模拟速度调到最高,点击开始。

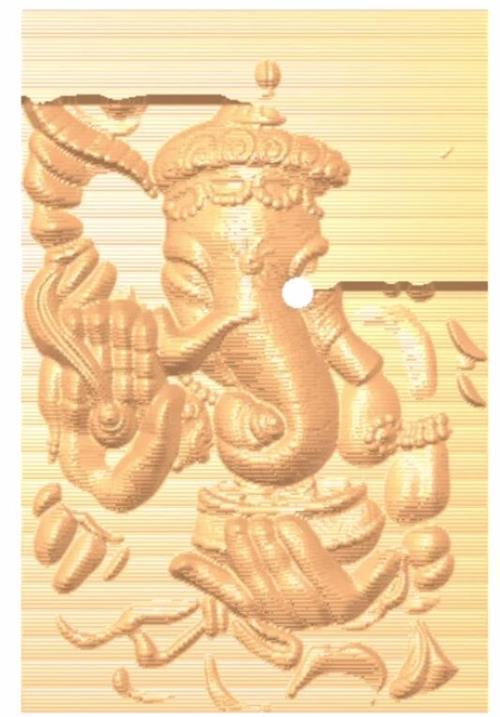

-模拟会先展示第一层雕刻,接着是第二层,最后是第三层雕刻。

通过上述步骤,您就可以成功设置深浮雕路径分层雕刻了。希望这次的演示对大家有所帮助,我们下节课见!
