投影加深粗加工

2022-04-27雕刻路径7024

投影加深粗加工是根据工件形状逐层切削材料,在每一层的加工过程中,根据曲面形状的不同,采用不同的走刀方式。一般用来加工整体比较平缓的零件。

投影加深粗加工有三种走刀方式,分别为平行截线粗加工、径向放射粗加工和曲面流线粗加工。

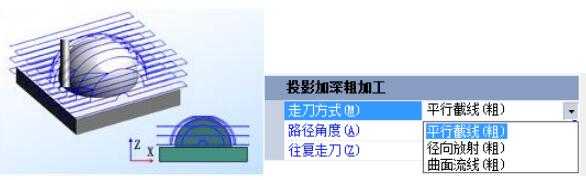

▲图 投影加深粗加工

走刀方式的含义和曲面精加工的参数完全一致,请参考曲面精加工的相关内容【平行截线】、【径向放射】、【曲面流线】。

说明:

曲面加工通常采用分层区域粗加工的加工方法,这种方法的加工效率高,可用在所有的曲面粗加工中。这种方法的缺点是加工残料会随着每层深度的增加而增加,在比较平缓的位置残留大片的残料,而投影加深粗加工在这种情况下可以剩余更少的残料,所以满足以下条件的情况下可以考虑使用投影加深粗加工。

1、曲面坡度以平坦面为主,没有陡峭的侧壁,如浮雕、规则曲面等;

2、 加工材料比较软,如非金属、黄铜等。

投影加深粗加工时,注意使用“拷贝分层”方式。
