精雕软件如何设置切割深度?渐变深度调整技巧揭秘

2025-03-27常见问题2933

在使用精雕软件进行轮廓切割时,如何精确控制切割深度以满足不同加工需求呢?通过合理配置“再加工参数”中的轴向分层设置,可以帮助我们实现深度的逐层渐变切割,确保加工效果符合设计要求。本文将详细介绍如何在精雕软件中设置切割深度,确保每个加工步骤都精准到位。

1、轴向分层设置概述

在精雕软件中,轴向分层(Z轴分层)是控制切割深度的关键参数之一。通过设置“限定深度”和“渐变”选项,我们可以实现从顶部到底部逐渐变化的切割深度,帮助完成复杂的轮廓切割任务。

2、如何设置“限定深度”与“渐变”选项?

首先,我们需要在精雕软件中找到“再加工参数”中的“轴向分层”设置。在这里,你可以看到“限定深度”参数,以及下拉菜单中的“渐变”选项。具体的设置步骤如下:

限定深度:

轴向分层里的分层方式里!

渐变设置:

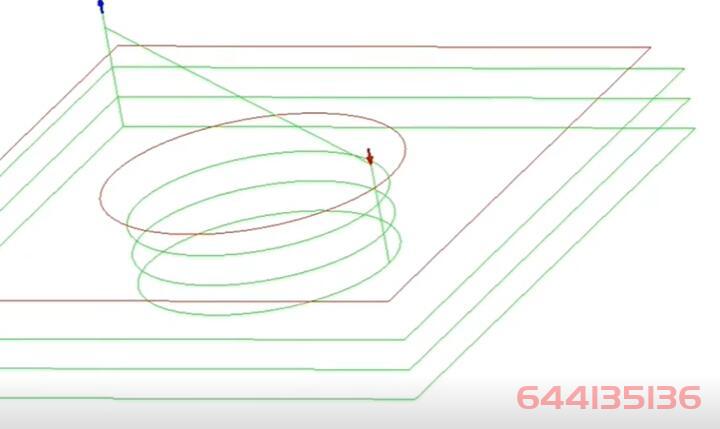

下拉选择“渐变”允许我们定义不同切割层的深度变化。例如,如果你希望第一层切割深度为10mm,最后一层切割深度为8mm,那么你可以在渐变设置中分别填写“首层深度”为10mm,“末层深度”为8mm。这样,切割深度从第一层到最后一层逐渐过渡,确保加工效果的平滑过渡。

3、根据需求灵活调整切割深度

通过上述方法,我们可以灵活调整每一层的切割深度,确保加工过程中的每一层都符合设计要求。
