怎样通过精雕软件实现从外到内的阴刻字雕刻路径?

2025-03-25常见问题3261

在雕刻工作中,阴刻字的处理是一项挑战性较高的任务,尤其是如何在精雕软件中实现由外至内的雕刻路径。今天,我们就来探讨一下如何通过精雕软件来完成这一过程。以下是详细步骤,帮助您在精雕设计中顺利实现阴刻字的雕刻路径。

1、创建文字模型

首先,我们需要在精雕软件中生成文字模型。这一步是整个雕刻路径设计的基础。具体操作如下:

-进入软件后,选择需要雕刻的文字并生成相应的模型。

-确保文字模型的尺寸和位置设置准确,以便后续雕刻能够得到理想的效果。

2、选择Z向变换

在生成文字模型之后,我们接下来需要调整雕刻的高度和方向:

-选择Z向变换,确保雕刻的路径沿Z轴的方向进行。

-确定一个高点移刀XOY,即确保雕刻路径的一致性,以避免因高低不均而导致雕刻效果不佳。

3、进入加工界面并选择雕刻路径

接下来,进入加工界面设置雕刻路径:

-在软件中,选中已经生成的模型和文字线条。

-然后进入刀具路径设置界面,选择刀具路径下的“路径向导”选项。

4、设置曲面精加工和雕刻路径选项

在设置路径时,我们要确保雕刻路径的顺利和高效。具体步骤如下:

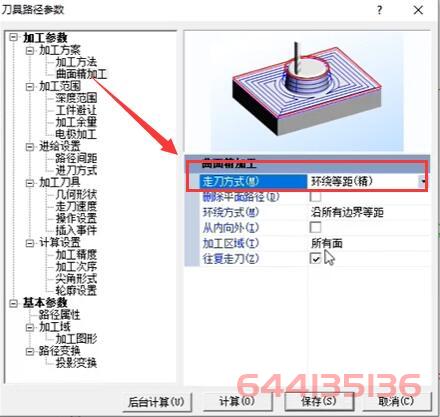

-在“路径向导”界面,选择“曲面精加工”模式。

-在“走刀方式”设置中,将“平行截线”改为“环绕等距”选项。这将确保刀具按环绕方式逐步雕刻,而不是单纯的平行切割。


-设置路径间距,根据加工要求进行精细调整,确保雕刻深度和精度符合标准。

5、调整进刀方式和刀具选择

为了更好地控制雕刻效果,我们还需要调整进刀方式和刀具的选择:

-在“进刀方式”中选择“关闭”选项,确保雕刻路径从外到内逐步深入。

-在“几何形状”中,根据所选的雕刻刀具类型,设置合适的雕刻路径。这将直接影响雕刻的精度和效果。

6、计算并生成雕刻刀路

最后一步是进行路径计算:

-点击“计算”按钮,软件会根据之前设置的参数自动生成雕刻刀路。

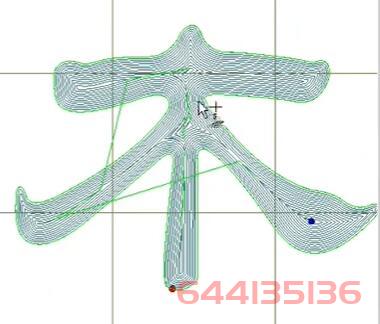

-生成的刀路路径将从外侧开始,逐步向内雕刻,一圈一圈地进行,从而实现精细的阴刻效果。

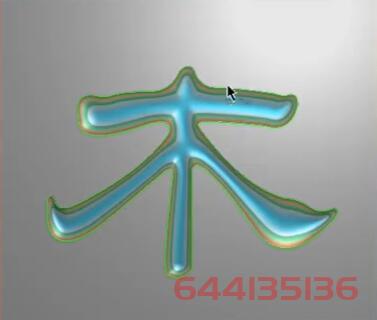

7、检查雕刻效果

完成计算后,查看生成的雕刻路径效果:

-观察刀路走向,确保雕刻刀具从外向内逐步切削。

-如果效果符合预期,即可进入实际加工阶段;如果有需要,可以进一步调整刀具路径设置,以达到更好的雕刻效果。

通过以上步骤,您就可以在精雕软件中成功实现阴刻字的雕刻刀路设计,从而确保雕刻过程顺利进行,并且得到理想的雕刻效果。
