夹具是指固定加工工件的装置,精雕软件提供了夹具的设置,该选项为夹具的曲面模型,主要用于检查当前的刀具路径在加工过程中是否发生干涉碰撞。

鼠标双击【刀具平面】下的【夹具形状】项,启动夹具编辑界面,如下图所示:

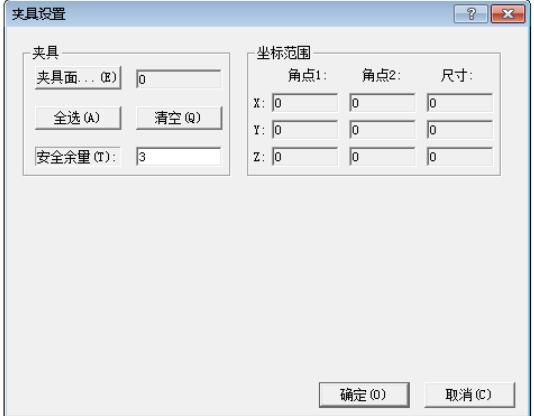

▲图 夹具设置

参数定义:

【夹具面】点击按钮,系统会在导航工具条上出现拾取夹具面选项,用户可以在工作区拾取夹具面。

【全选】点击这个按钮拾取当前视图下所有可见曲面为夹具面。

【清空】清空当前已选择的曲面,重新选择。

【安全余量】设置碰撞检查时的安全余量。

【坐标范围】是夹具在X、Y、Z三个方向上的坐标范围。
