纯光照处理反映高度变化,如下图所示。

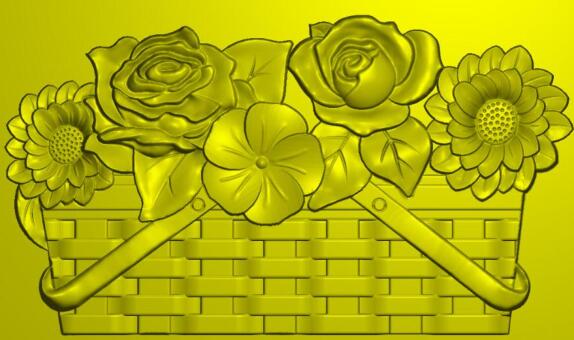

▲图 图形显示方式

操作步骤:

选择命令“选项→图形方式”。图形方式是系统的缺省显示方式,比较真实。

如果模型由图象转化而来,可用“模型→加载模型颜色”命令把图象套色显示于模型之上,套色方式显示主要有三个用途:

1、套色之后在虚拟雕塑下直接做颜色浮雕,描图等等。

2、检查修改后的模型与原始图象区域边缘匹配的程度。

3、出效果图。
