线框显示方式

2022-01-16浮雕8316

线框显示模式是为了辅助理解消除锯齿命令而设计的一种显示模式,直观的显示模型网格。

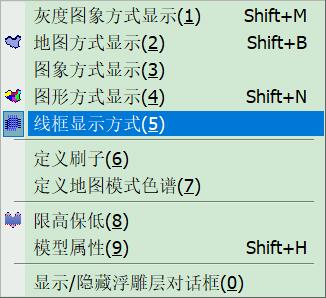

▲图 线框显示方式选项

在对模型进行成功的消除锯齿后,可以比较清晰的看到边界顶点都移到边界曲线上了。并把顶点 移动过的网格填成蓝色显示。

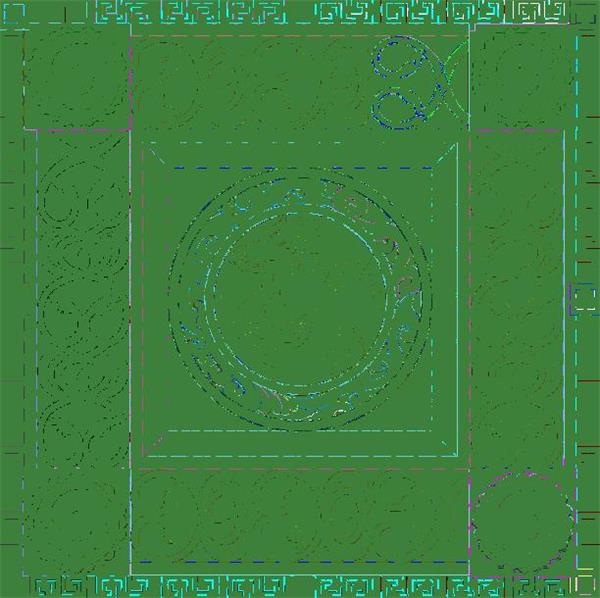

▲图 线框显示方式效果
