模型属性

2022-01-16浮雕7098

显示有关模型的一些参数,调整绘图过程中的撤销次数。

操作步骤:

1、选择命令“选项→模型属性”。

2、设置参数

3、点击鼠标右键完成并结束命令。

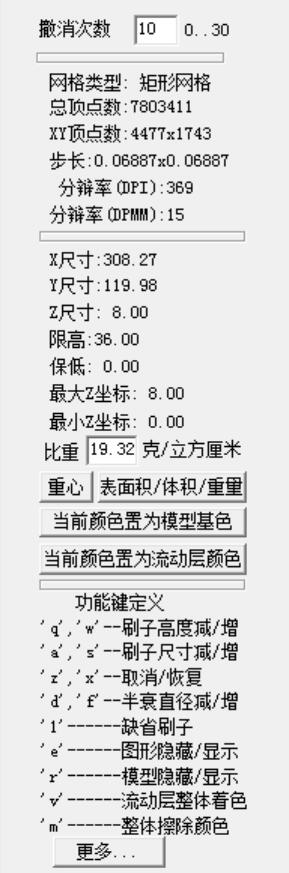

▲图 模型属性参数

模型属性参数定义:

撤消次数:

可设置撤消次数。

顶点数:

模型中顶点的总数。这是一重要参数,它基本上决定了系统的运行速度。

X顶点数:

X方向顶点数。若模型由图像转化而来,即X方向的像素数。

Y顶点数:

Y方向顶点数。若模型由图像转化而来,即Y方向的像素数。

X尺寸:

X方向尺寸。

Y尺寸:

Y方向尺寸。

Z尺寸:

Z方向尺寸。

X步长:

X方向顶点间间距。

Y步长:

Y方向顶点间间距。

限高:

模型的限高值。

保低:

模型的保低值。

浮雕度:

反映浮雕凸凹程度的一个参数。
