颜色浮雕

利用颜色区域生成浮雕并拼合到雕塑模型上，如图1所示。

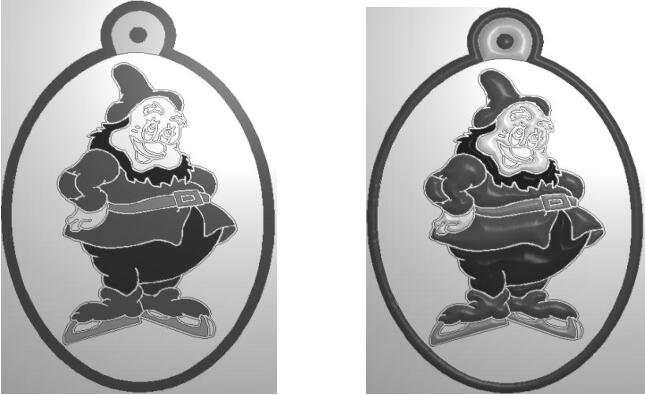

▲图 1 颜色区域及颜色浮雕

操作步骤：

1）选择命令“雕塑→颜色浮雕”。

2）设置参数（图2），选择一个或多个颜色区域，按右键结束，生成浮雕并完成拼合。

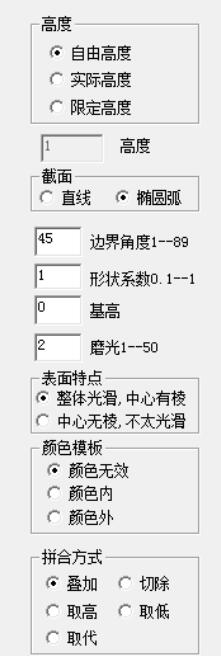

▲图 2 颜色浮雕对话框

颜色浮雕参数定义：

高度>>自由高度：

区域中任一点高度由边界角度，截面形式及该点到区域边界的距离完全确定。

高度>>实际高度：

颜色区域转为浮雕后的最大高度由高度值参数确定，此时边界角度将不起作用。

高度>>限定高度：

颜色区域转为浮雕后，若高度超出由高度值参数确定限定值则会出现平顶。

高度：

当高度类型为限定高度或实际高度时，规定高度值。

截面>>直线：

截面形状为直线。

截面>>圆弧：

截面形状为圆弧。

边界角度：

截面边界处切线与水平面的夹角。

基高：

所产生浮雕的基准高度。

磨光次数：

生成浮雕并拼合后，系统内部对该区域磨光的次数。

拼合方式：

规定拼合方式。

说明：

如果区域由单一的颜色表示，点选该颜色区域按右键结束选择生成浮雕即可。如果颜色区域中还有其它颜色区域，并且希望他们作为一个整体区域生成浮雕，可点选所有的颜色区域，按右键结束选择生成浮雕。
