等高填色

2021-12-28浮雕7423

把整个模型或模型的一个局部高于或低于某一高度值的顶点置为当前颜色,如图1所示。


▲图 1 等高填色

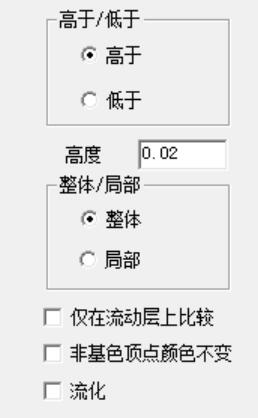

▲图 2 等高填色对话框

操作步骤:

1)选择命令“颜色→等高填色”。

2)设置参数,然后在模型上某处单击鼠标左键。

等高填色参数定义:

高于:

把整个模型或模型的一个局部不低于鼠标单击处顶点高度值的顶点置为当前颜色

低于:

把整个模型或模型的一个局部不高于鼠标单击处顶点高度值的顶点置为当前颜色。

整体:

搜索整个模型。

局部:

仅仅搜索鼠标单击处单连通的一个局部。

流化

仅对‘高于’选项有效。把整个模型或模型的一个局部不低于鼠标单击处顶点高度值的顶点置为当前颜色,并把填色的这一部分材料从固化层移到流动层上,以方便后续处理。
