变形漂移

2021-12-25浮雕6451

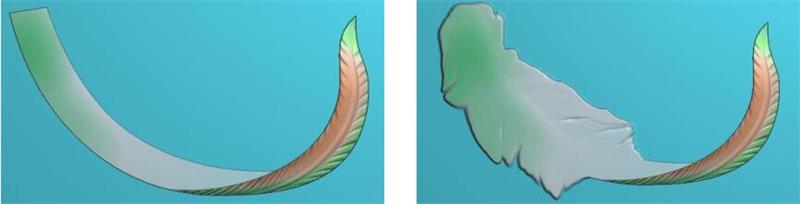

磁力作用下,材料漂移(图1)。左图为原图,右图是根据边界漂移后的效果。


▲图 1 漂移效果

操作步骤:

1、选择命令“变形→漂移(运动方向)→漂移(运动方向左侧)”,系统弹出如图2所示对话框。

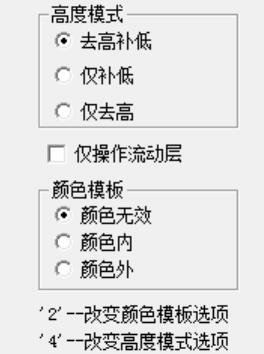

▲图 2 漂移参数设置

2、漂移变形处理

先调整刷子大小,接下来:

a、运动方向漂移

按下鼠标左键移动,就象运动方向与刷子轮廓的交点处有磁力,刷子中的材料被吸引过去,并光滑过渡。

b、运动方向左侧漂移

按下鼠标左键移动,刷子左侧有磁力,材料往从运动方向看刷子的左侧漂移,该命令常用于外扩或内收一特征区域的边缘。

说明:

漂移命令一般应用于材料不均的区域,若区域过于平坦,漂移效果不明显。调节力度(Q键及W键)可控制磁力大小。
