凹凸透镜

2021-12-24浮雕11883

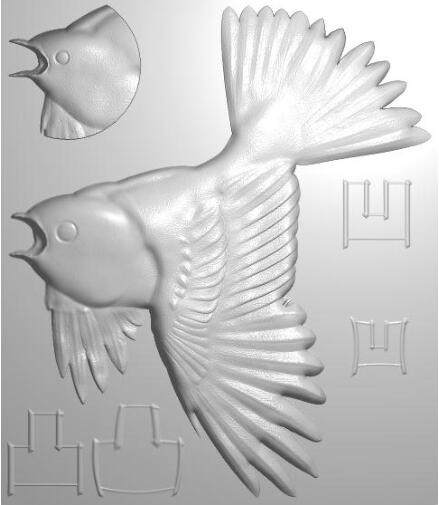

产生透过刷子大小的凸/凹透镜产生的变形效果(图1)。图1中鸟头部位进行了凸透镜变形,原鸟头被移动到左上角。右边的凸字及下边的凹字分别进行了凸/凹透镜变形


▲图 1 凹凸透镜

操作步骤:

1)选择命令“变形→凸透镜/凹透镜”,系统弹出如图所示对话框。

2)调整刷子大小,刷子直径大一些效果才明显,可按功能键“s”把刷子直径设为20mm。

按下鼠标左键不动或移动,即可见刷子边缘不动,相对中心非线性缩放的凸/凹透镜效果。常用于放大/缩小特征。

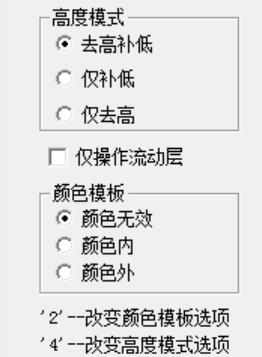

▲图 2 凹凸透镜参数设置

凹凸透镜参数定义:

高度模式

高度改变模式。

颜色模板

颜色如何界定凸/凹透镜操作的影响范围。
