精雕软件浮雕功能突然不能用了怎么办?

2021-11-25常见问题16258

应该不少新手同学遇到过这样的问题,浮雕模型可以进入浮雕模块,但是所有浮雕功能都不能操作了,如图1所示。那么到底发生了什么诡异的事情呢?

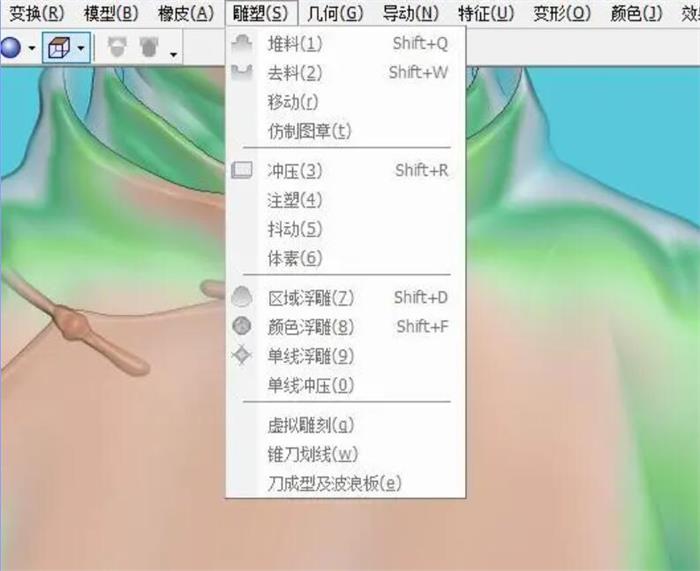

▲图 1 浮雕模块

出现原因:

通常是因为你在精雕平面环境下做了以下操作:选中浮雕模型后,按住shift+右边的左右方向键(如图2),这个操作是旋转的快捷操作,而针对浮雕模型的旋转操作会导致浮雕网格曲面变为“拓扑矩形网格”!这样的网格是浮雕功能无法编辑的,所以会让所有浮雕菜单呈现出灰色。

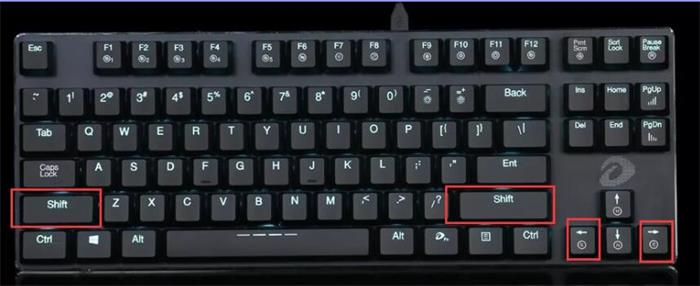

▲图 2 快捷键

解决办法:

如果出现这样的旋转操作以后进入了浮雕,那么退回平面模块,是无法撤销旋转操作的,反向旋转也并不能改变网格属性,但是如果旋转了也一定要转回原来的角度,那么我们只能通过艺术曲面下的网格重构,来还原模型为矩形网格属性,方可再次编辑,只是网格重构的时候,最好在步长设置中设定跟你之前完全一致的步长参数,重构以后颜色会全部丢失,并且再次分色必定出现杂点,这点要注意!

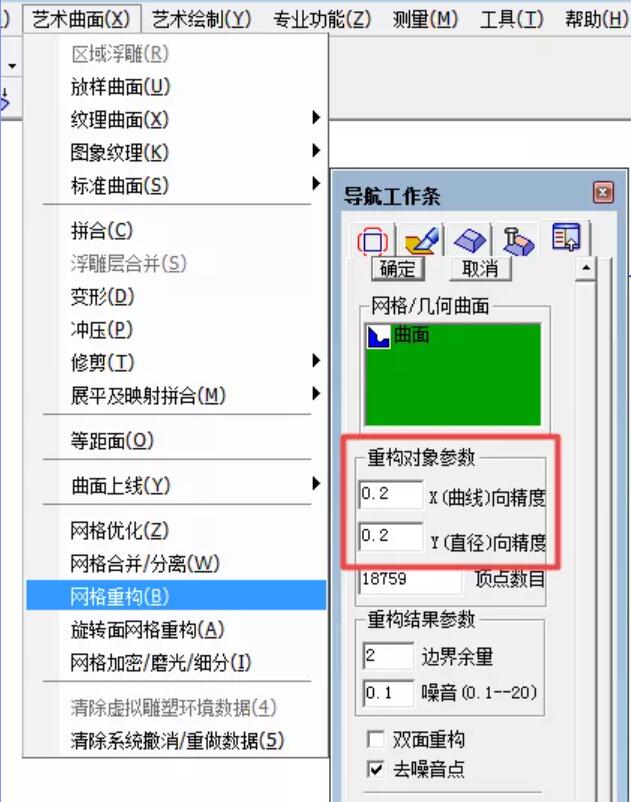

▲图 3 网格重构
