精雕描图的基本步骤

2022-01-25常见问题12886

利用精雕软件制作模型的第一步通常是描图或者利用绘制功能绘制出模型的大致轮廓、区域边界等。描图有两种方法:

1)在JDPaint环境下加载模型图像后描图。

2)在精雕软件下描图。

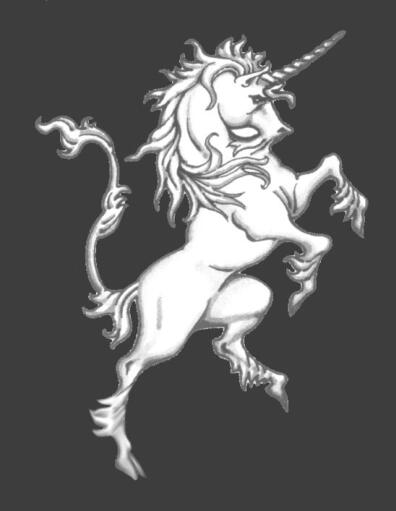

▲图 1 原始图像

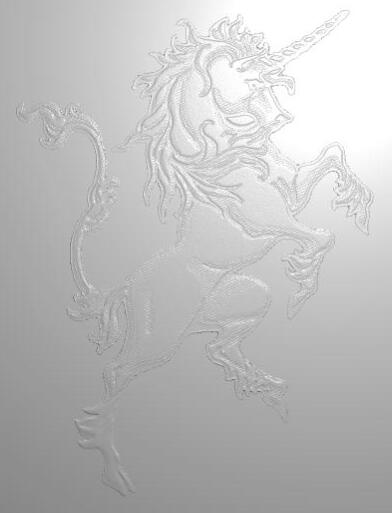

▲图 2 原始图像转为浮雕(0.1MM)

第一种方法大家比较熟悉,在此不作介绍,主要介绍一下第二种方法描图的过程。假设已有如图1的BMP图像文件,方法2描图的过程如下:

1、进入精雕软件环境,选择“位图转浮雕”。

2、选择图1的BMP文件。

3、在对话框“高(Z)”中输入“0”或一较小的高度(比如说“0.1”)后确定,如图2。

4、选择“模型—加载模型颜色”,再一次选择图1的BMP文件。系统加载图像的颜色或灰

度信息,并把图像套色显示于模型上,如图3。

5)在套色的模型描图即可,如图4。

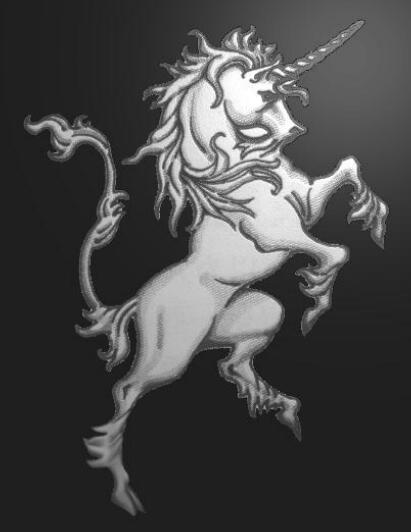

▲图 3 图2套色显示


▲图 4 描图后的结果
