精雕软件重叠线如何去除?

2021-07-12常见问题19087

什么是重线?

重线是什么,重线就是指完全重叠的曲线,正常观测中无法发现它,但是在使用一些功能操作的时候又会给你带来操作错误的线条,重线的产生基本上都是误操作导致的,反复的复制粘贴或者错误的阵列参数,让看似一根线的效果下实际隐藏了很多线条。

这些错误除了严重影响操作流畅度,还会影响浮雕界面内的笔刷手感,引发迟滞感,让你的堆去料变得卡顿(笔刷堆去料产生卡顿的时候可以在浮雕环境下隐藏线条试试,如果隐藏后就变得流畅的话,一定是线条过多引起的),除此以外还会有什么后果呢?

经常使用精雕软件的同学可能都遇到过一些诡异的问题,比如下方区域浮雕突然不能正确生成,或者生成比较奇怪的效果‍,主要表现在使用封闭轮廓做区域浮雕的时候,没有在指定区域内生成浮雕或者在区域外生成了浮雕。

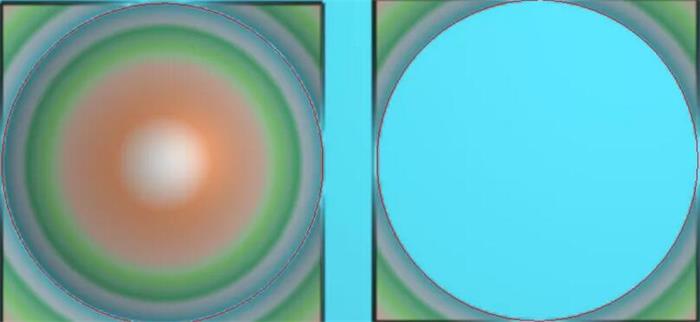

▲图1 区域浮雕

区域加工刀路时发现软件提示“没有可加工区域”,可明明是选中区域的。

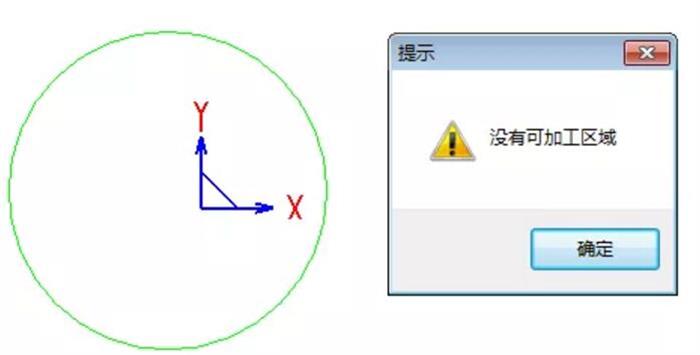

▲图2 加工区域

出现上述情况基本上可以断定是由于轮廓线重叠导致的。“轮廓线重叠”是由两条或两条以上完全相同的曲线摆放在同一个位置(造成这种问题的原因是选中某些线条不小心复制,然后不小心粘贴),并且在后续操作中使用了“集合”命令(这会导致区域浮雕生成失败),或者在编刀路时是在同时选中重叠轮廓线的状态下编刀路就会出现上述无法生成刀路的结果。

解决方法:

在ArtForm和SurfMill软件中:使用精雕软件中自带检查重线,删除重线功能。

操作方式:先把线条并入3D环境,然后进入3D环境‍;

选中所有线条,打开“工具”菜单“模型检查”“模型清理”;

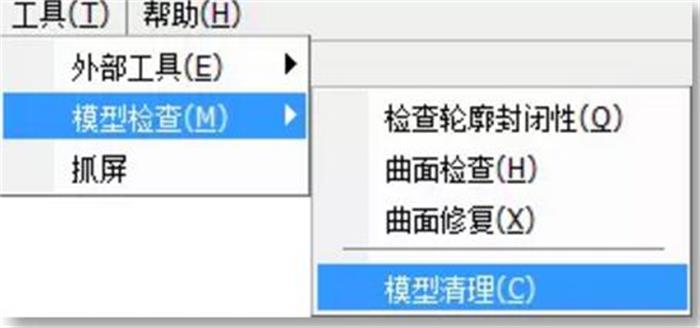

▲图3 模型清理

不同版本稍有区别,5.21,5.5版本操作方式如下:

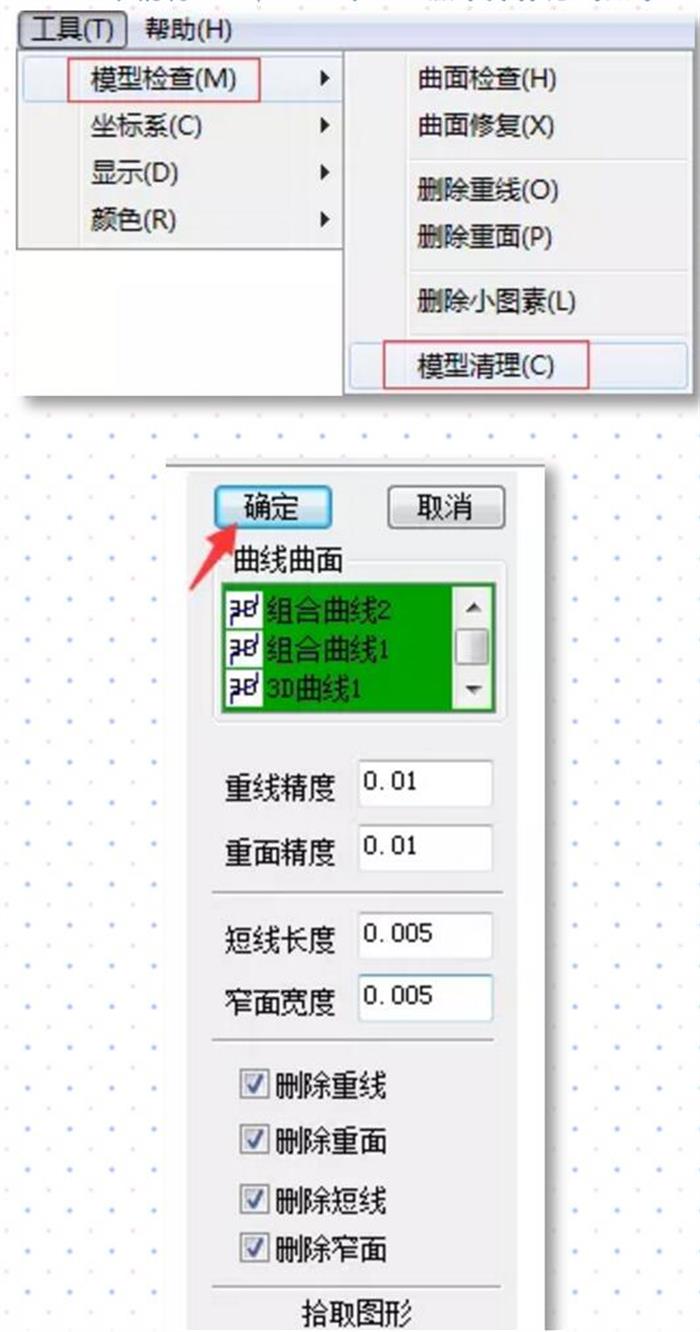

▲图4 521清理方法

那么,大家学会了吗,希望在你们用得上的时候可以体现出它的作用,如果觉得我们的视频对你有所帮助,请转发一下吧,让我们有更多的动力为你们提供更多知识点。
