精雕8.0模型文件降级5.5操作方法

2021-07-10常见问题11121

使用SurfMill8.0对5.5进行降级,很久以前我们就教了大家使用ArtForm软件来处理高版本转低版本的问题,比如5.5的浮雕模型输出到5.20,随着北京精雕科技逐步使用JDSoft SurfMill软件来整合精雕的所有模块以后,我们也需要逐步适应新软件的操作方法。

好消息就是,JDSoft SurfMill8.0针对个人用户依旧是免费开放的,今天我们看看使用8.0软件如何对模型进行降级操作。

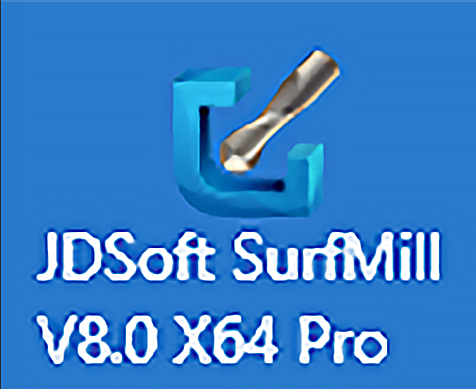

▲图1 SurfMill8.0软件

第一步:

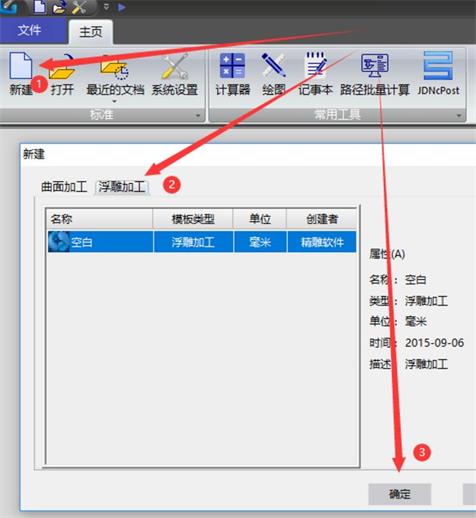

先打开8.0软件,这里大家要观察下图,按照对应步骤打开软件,这样打开软件才可以呈现出浮雕模块,否则是没有对应的浮雕模块出现的。


▲图2 浮雕模块

第二步:

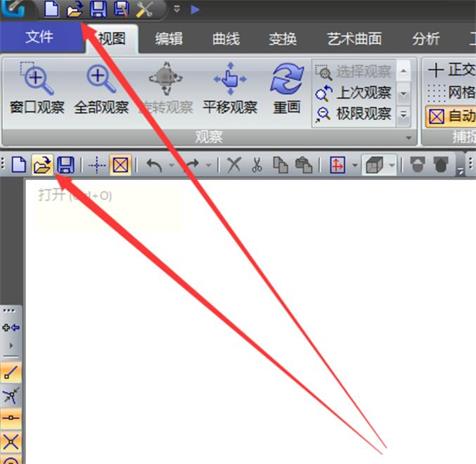

打开对应的浮雕文件,选择对应的文件版本比如JDP(对应5.18、5.19、5.20、5.21、5.5)或者vs3d(对应Artform2.0,3.0,3.5,4.0),均可使用8.0打开。


▲图3 打开浮雕文件

第三步:

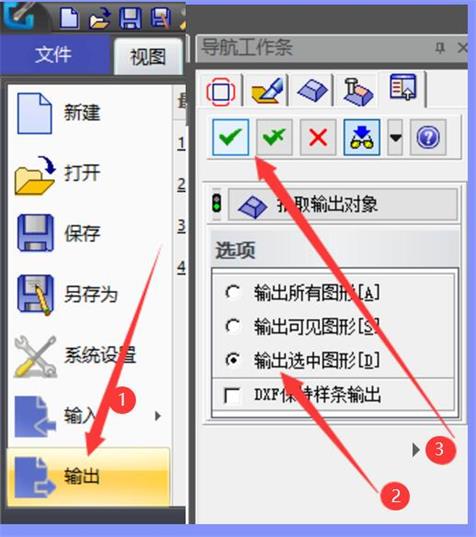

选择浮雕模型并输出,输出时建议选择STL格式,因为obj格式其实5.X版本也可以读取,但是读取位置在艺术曲面菜单下面,所以优先推荐STL格式。


▲图4 输出图形

第四步:

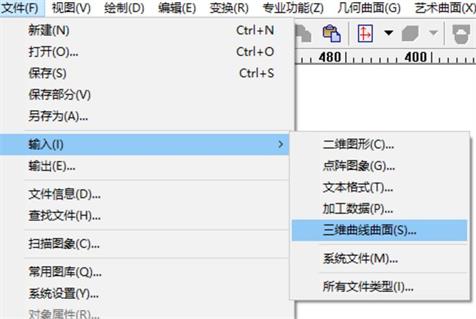

打开5.2或者其他JDpaint版本,文件菜单当中打开输入,然后对stl模型进行网格重构即可(艺术曲面菜单下的网格重构命令),重构的XY步长最好与原始模型的步长保持一致。


▲图5 输入文件

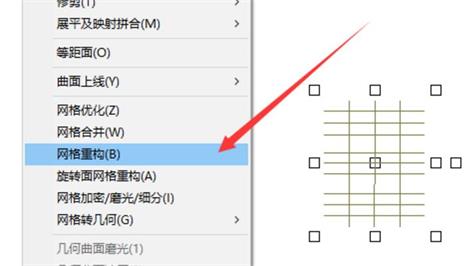

▲图6 网格重构

线条的输出可以选择AI或者DXF,而几何曲面的降级,可以输出为IGS。
