为什么雕刻尺寸比预期大?如何避免这一问题?

2025-03-09常见问题3325

在雕刻加工过程中,新手小白经常会遇到这样的问题:实际雕刻出的产品尺寸比预期设计尺寸大了一部分。这不仅影响加工精度,还可能导致材料浪费和加工成本增加。

问题原因分析

1、路径计算原理

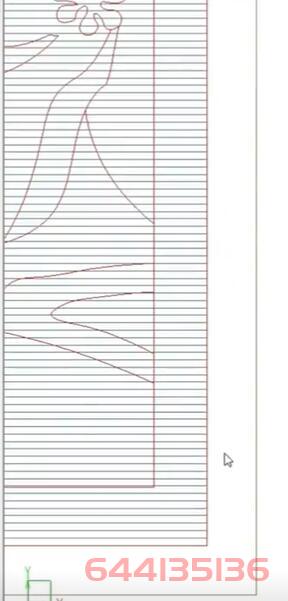

在雕刻加工中,精雕软件生成的加工路径决定了最终的加工尺寸。观察加工路径图,我们会发现路径边缘的线条实际上已经超出了设计尺寸范围。这是因为雕刻刀具在加工过程中,刀尖会超出路径边界一半的距离。

2、尺寸偏差产生的机理

当刀具沿着生成的路径进行加工时,刀尖的偏移会导致加工后的实际尺寸比设计尺寸大。这种偏差在使用圆弧刀具时尤为明显,因为刀具的半径会影响最终的加工尺寸。

解决方案步骤

1、设置加工余量

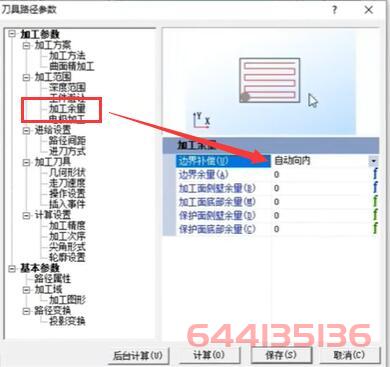

打开已经生成的加工路径文件,找到加工参数设置中的"加工余量"选项。这一参数用于控制加工过程中预留的余量,确保加工后的尺寸符合设计要求。

2、调整边界补偿

在加工余量设置界面下,找到"边界补偿"选项。选择"自动向内"模式,这样可以自动将加工路径向内偏移一定的距离,补偿刀具半径的影响。

3、计算优化路径

完成上述设置后,点击"计算"按钮,精雕软件会根据新的参数重新生成优化后的加工路径。此时,新的路径会向内偏移一段距离,确保最终加工尺寸准确。

注意事项

1、刀具半径补偿

在设置边界补偿时,需要确保补偿值与所使用的刀具半径一致。这直接影响最终的加工精度。

2、材料余量预留

在设置加工余量时,要综合考虑材料的加工余量和刀具的磨损情况,避免因设置不当导致尺寸偏差。

常见问题解答

1、为什么路径补偿要设置为"自动向内"?

答:设置为"自动向内"可以自动补偿刀具半径,确保加工尺寸准确。如果设置为"向外",则会导致加工尺寸超出设计要求。

2、如何确定补偿值?

答:补偿值应根据所使用的刀具半径来确定。通常情况下,补偿值等于刀具半径值。

通过以上设置,可以有效避免雕刻尺寸偏差问题,确保加工精度符合设计要求。雕刻加工中遇到尺寸偏差问题,学会了吗?
