雕刻精雕图时,如何设置雕刻方向?

2024-08-18常见问题12793

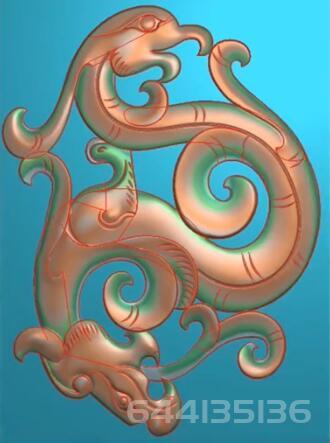

大家好,今天我们来深入探讨如何在雕刻精雕图时,高效设置雕刻方向。特别是在处理浮雕图形时,如何将竖向摆放的图形轻松旋转为横向,以适应不同的雕刻需求。

为什么要调整雕刻方向?

在雕刻过程中,可能会遇到这样的情况:我们设计的图形是竖向摆放的,但雕刻机的台面空间或具体要求使得我们需要将图形横向摆放。此时,旋转图形方向就显得尤为重要。

如何在精雕软件中旋转图形方向?

要实现图形的旋转,我们可以通过以下步骤轻松完成:

1、选中图形

首先,在软件的2D绘制界面中,选中需要旋转的图形。此时,所有的线条和网格都将被同时选中。

2、使用微调角度工具

在导航工具条中,有一个微调角度选项,默认角度为90°。这个角度是最常用的旋转角度,适用于将图形从竖向调整为横向或反之。

3、输入旋转角度

将微调角度设置为90°,然后按下回车键确认。这个角度基本可以满足大多数雕刻需求,因为通常我们只需要将图形旋转90°即可。

4、快捷键操作

为了提高操作效率,您可以使用快捷键。按住键盘上的左Shift键,同时按下右方向键(→),这样图形就会立即旋转90°,从而实现横向摆放。

5、进入虚拟雕塑环境检查

最后,为了确认图形方向的准确性,可以框选图形并进入虚拟雕塑环境,查看图形是否正确摆放。

适用场景

这种旋转操作特别适用于雕刻机台面较小的情况。通过旋转图形方向,可以确保图形能够在有限的台面空间内摆放,并顺利进行雕刻。

通过以上步骤,您可以轻松调整精雕图的方向,以适应不同的雕刻需求,提高工作效率。希望这个方法能够帮助到大家,在日常操作中更加得心应手。
