如何调整浮雕图的尺寸,以适配您的雕刻材料?

2025-03-10常见问题4423

在精雕雕刻加工中,经常会遇到浮雕图尺寸与实际加工板子尺寸不符的问题。例如,您购买的精雕软浮雕图是原始设计的尺寸,但您的加工板子只有40×60的大小,如何在不改变图案比例的情况下调整浮雕图尺寸呢?本文将为您详细解答。

调整步骤

步骤一:打开精雕软件,加载您的浮雕图文件

  1. 启动精雕软件,通过文件菜单打开您的浮雕图文件

  2. 确保文件加载完整,所有图层可见

步骤二:选择并调整浮雕图轮廓线

  1. 使用鼠标左键,单击选中浮雕图的轮廓线

  2. 确保所有需要调整的线条都被选中

步骤三:执行放缩命令

  1. 点击软件顶部菜单栏的"变换"选项

  2. 在下拉菜单中选择"放缩"命令

  3. 在弹出的对话框中,勾选"保持比例"选项

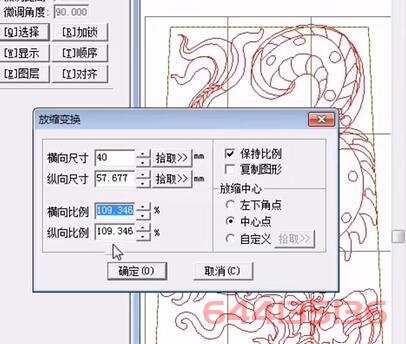

步骤四:设置目标尺寸

  1. 在横向尺寸栏输入40,纵向尺寸将自动保持比例

  2. 按下Ctrl+C键,复制当前的横向比例数值

  3. 点击"取消"按钮,保留当前设置

步骤五:调整整个模型尺寸

  1. 全选浮雕图中的所有元素

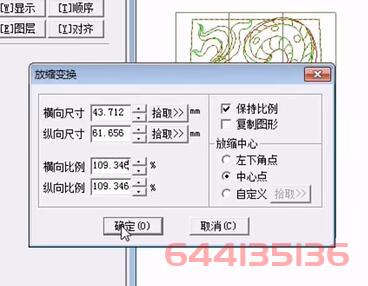

  2. 再次点击"变换"菜单中的"放缩"命令

  3. 在弹出的对话框中,粘贴之前复制的横向比例数值

  4. 点击"确定"完成调整

注意事项:

1、调整过程中一定要勾选"保持比例",避免变形

2、调整后要仔细检查尺寸是否准确

3、建议在调整前保存原始文件,方便后续修改

通过以上步骤,您可以轻松地将浮雕图调整为适合40x60mm板子的尺寸。如果还有其他尺寸的调整需求,也可以按照相同的方法进行操作。希望这篇文章能帮到正在为尺寸调整问题困扰的您!
