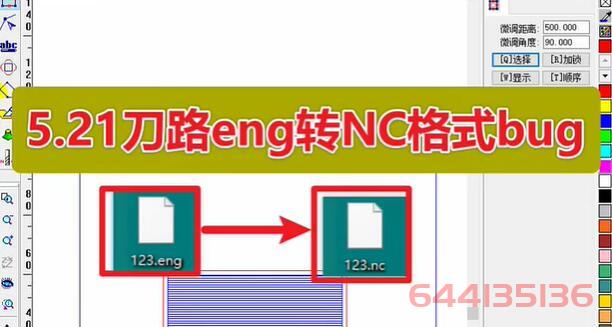

精雕5.21刀路输出到NC转换器里无法识别的解决方案

2025-03-11常见问题3499

在使用精雕5.21进行编程时,很多学员可能会遇到一个bug:刀路已经做好,输出后NC转换器无法识别,导入不进去。今天,我们将详细讲解如何解决这一问题,并帮助大家顺利输出刀具路径。以下内容将分为几个步骤,确保大家能够清楚、快速地解决问题。

一:确保正确选中刀路

在精雕软件中,完成刀路编程后,很多用户在尝试输出刀具路径时发现“输出刀具路径”按钮呈灰色,无法点击。这通常是因为刀路没有被正确选中。

解决方法:

1、点击刀路本身,或者使用框选功能来确保刀路已被选中。

2、确认选中后,点击刀具路径旁的“输出刀具路径”按钮,即可正常输出刀具路径。

二:保存文件并命名

一旦选中了刀路并点击输出按钮,系统会弹出文件保存对话框。

操作方法:

1、在弹出的保存对话框中,选择保存路径(如桌面)并修改文件名称。建议使用简单易记的命名方式,例如“123”。

2、文件格式默认是eng格式选择保存后,点击“确定”按钮即可完成保存。

三:解决文件格式问题

保存刀具路径文件后,部分学员可能会遇到文件格式问题,即文件无法直接识别为ENG格式,导致转换器无法识别并转换。

解决方法:

1、打开桌面上的保存文件,在文件夹内右键点击,选择“新建”>“文件夹”,创建一个新的文件夹。

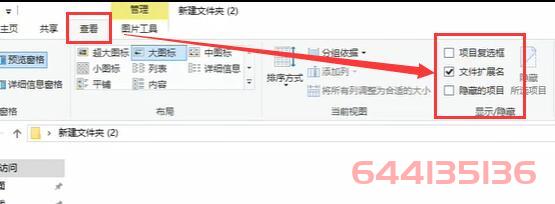

2、打开文件夹后,点击“查看”,勾选“文件扩展名”选项。此时,文件名后缀会显示出来。

3、找到已保存的刀具路径文件,右键点击并选择“重命名”。在文件名后添加“.ENG”后缀(注意:扩展名需要是英文小写或大写均可)。

4、保存修改后,重新打开刀具路径转换器,点击“浏览”并选择刚刚修改后缀的文件。此时,可以正常进行文件转换操作。

四:转换文件格式

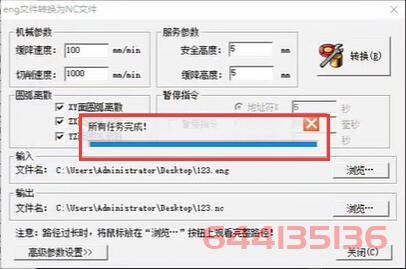

在NC转换器中,选定修改后后缀的刀具路径文件,点击“打开”并选择“转换”按钮,即可将文件从ENG格式转换为NC格式。这种格式转换后,可以直接用于机器加工。

这个问题看似复杂,实则解决方案非常简单。只要按照以上步骤操作,就能轻松解决!如果你想学习更多精雕相关课程,欢迎关注我的网站或直接微信我。
