如何封死浮雕图底部,变成实心?——快速解决浮雕底部空心问题

2024-10-17常见问题3110

在3D打印或其他工艺时,底部空心的浮雕会影响打印效果,因此,将浮雕底部封死、改为实心变得至关重要。那么,如何实现这一操作呢?其实方法很简单,接下来我将详细为你讲解具体的步骤。

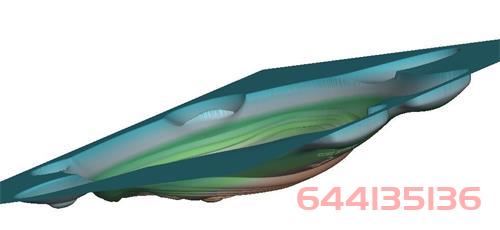

第一步:打开浮雕图并进入虚拟雕塑环境

首先,启动精雕软件并打开需要处理的浮雕图文件。接着,进入"虚拟雕塑"环境,这是对浮雕进行修改的重要步骤。

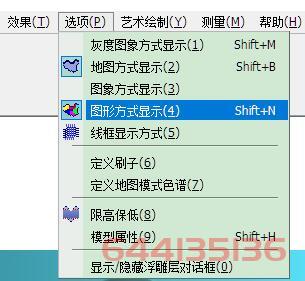

第二步:切换显示模式

在虚拟雕塑环境中,切换显示模式至"图形方式显示"。这样可以更清晰地观察浮雕图的结构,方便接下来的操作。

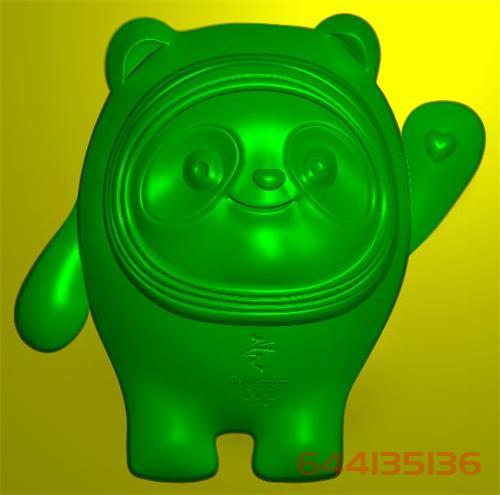

第三步:填充颜色,区分浮雕和背景

为了更好地区分浮雕和背景,给浮雕填充一个"与背景不同的颜色"。这一操作能够确保我们在后续操作中对浮雕和背景部分进行正确的选择与处理。

第四步:转换为普通网格并封闭底部

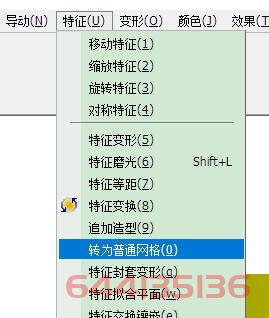

接下来,点击软件中的"特征"选项,找到"转为普通网格"功能。

弹出的参数设置窗口需要勾选"平面封闭"选项,这一步将帮助我们封闭浮雕的底部。之后,点击刚才填充的浮雕颜色,这样就能完成底部封闭的操作。

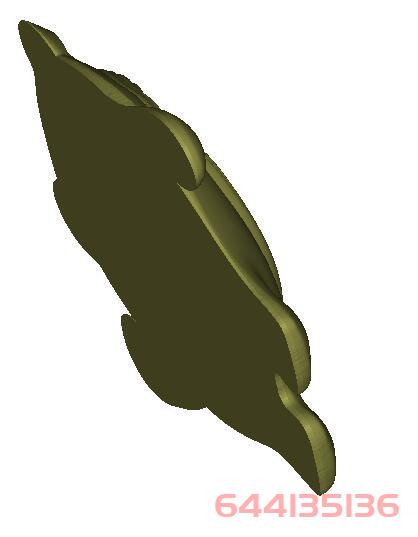

第五步:移除浮雕模型并渲染

操作完成后,回到"2D"界面,将之前处理的浮雕模型移除。然后进行渲染显示,你会看到浮雕底部已经成功封闭,浮雕图已经成为实心状态。

第六步:检查并保存

在渲染结果中确认浮雕底部已经成功封死,这样的浮雕图可以用于"3D打印"或其他后续操作。最后,别忘了保存修改后的浮雕文件。

通过以上简单的几个步骤,你就可以轻松将浮雕图的底部封死,完成实心化处理。

以上便是通过精雕软件对浮雕图进行底部封死处理的详细步骤,希望对你有所帮助!
