镶钻孔的构造案例

义乌分公司的隋海然在其工作总结中提到，在做工艺品和饰品挂件时，常常要在艺术曲面表示的基面上沿曲面法线方向打一锥形孔，以便镶嵌水晶钻石。WoodRelief中的虚拟雕塑环境下提供了比较简便的方法实现工艺品，饰品挂件和表壳上曲面法线方向的镶钻孔的构造。

▲图 1

▲图 2

▲图 3

1．如图1，绘制二个闭合轮廓。

2．如图2，用内轮廓区域填色。

3．如图3，仅用外轮廓做区域浮雕（颜色内，其它为缺省参数）。

4．如图3，选择命令“颜色颜色区域膨胀/收缩”，使颜色区域膨胀一次。

5．如图3，选择命令“特征高度放缩”，把浮雕放缩到10mm高。

▲图 4

▲图 5

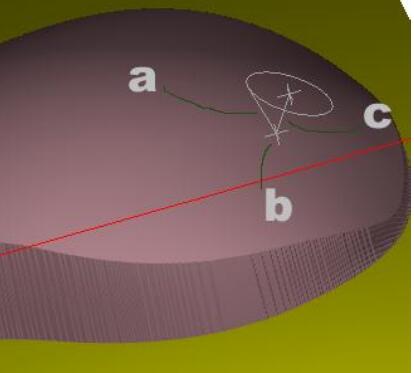

6．如图4，选择命令“几何→平面上绘制曲线”，

a.法线长度设为–3。

b.在曲面上单击左键，生成长度为3mm的切平面的法线c及基点。

c.把曲线类型设为--圆，以切平面的基点为圆心，在切平面上画一半径为3mm的圆。

d.把曲线类型设为--点，在切平面的法线端点处画一点b。

e.把曲线类型设为--直线，画锥形孔的母线a。

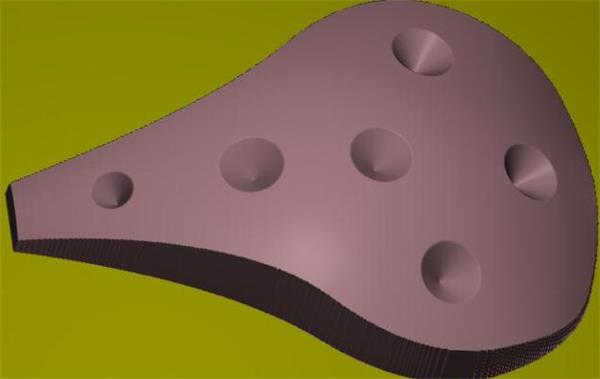

7．如图5，选择命令“几何→旋转曲面”，

a.旋转角度----360

b.拼合方式----取低

c.以直线a为母线，法线c的二个端点为基点及方向点，做旋转曲面。结果如图5。

▲图 6

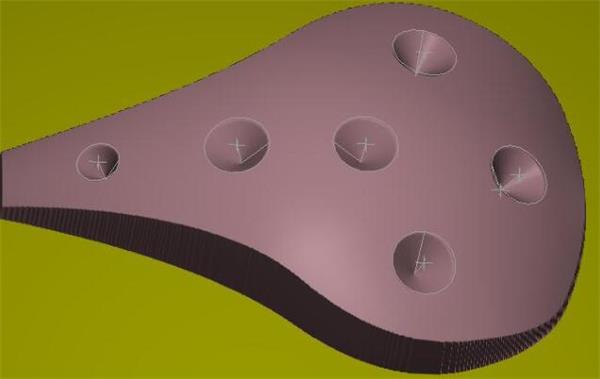

▲图 7

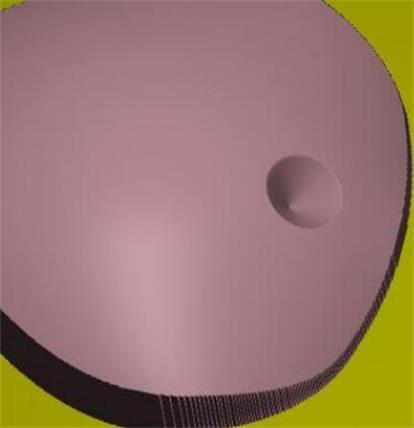

8．如图6及图7，同理可在曲面的其他位置构造镶钻孔。
