Airpods pro硅胶保护壳曲面造型案例

2021-11-26画图案例4449

airpods pro是苹果品牌的无线耳机,今天就用精雕软件搞定这货的外套保护壳曲面的绘制。

airpods pro.jpg

▲图 1 airpods pro

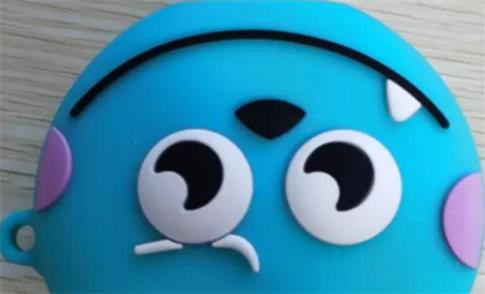

airpods pro保护壳.jpg

▲图 2 airpods pro保护壳


绘制步骤:

一、首先需要绘制轮廓线。


▲图 3 线条绘制

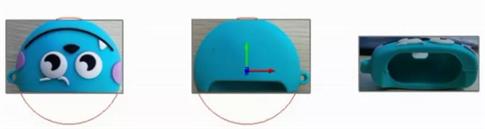

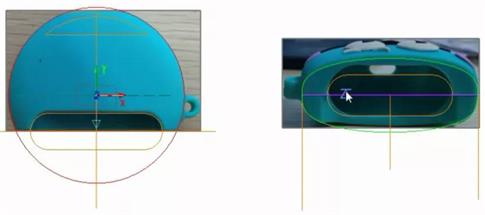

二、调整图纸尺寸并摆好位置。


▲图 4 调好位置

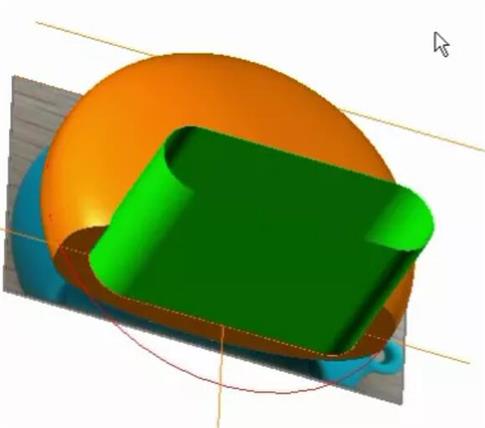

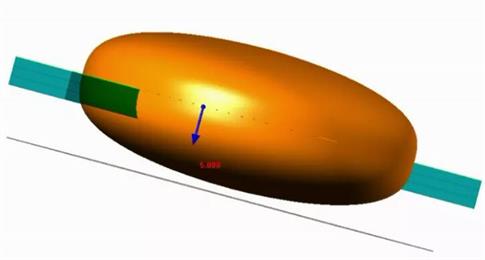

三、绘制关键角度的所有轮廓线(参照AirPods pro尺寸和外形哦)。利用绘制好的曲线,通过几何曲面的拉伸面及其他功能生成曲面。


▲图 5 生成曲面

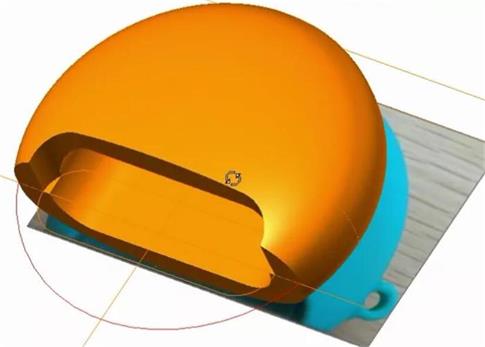

四、利用绘制好的曲线,通过几何曲面的拉伸面及其他功能生成曲面,再裁剪功能修剪不需要的部分!


▲图 6 裁剪曲面

五、最终获得的完整曲面形态,至于表面浮雕造型,那是很简单的,独立完成浮雕曲面后拼合至几何曲面表面即可完成整体造型!


▲图 7 曲面结果
