使用精雕软件制作鹿蹄浮雕

2022-02-09画图案例5695

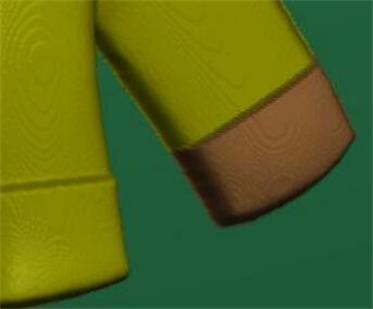

如何构造图1中A,B处这种形态呢----在一段连续的材料上隆起一个光滑的台阶。看似非常简单的工作,初学者也觉得无从下手。利用颜色模板限定堆料/去料法也许可以考虑,但是理工背景的人做起来可能比较困难。

定义特征后利用特征变形功能亦值得考虑。这里提供特征高度放缩的方法来实现这种自然台阶。为了说明问题,我们在图1中C处构造一个台阶。

图 1.jpg

▲图 1

图 2.jpg

▲图 2

图 3.jpg

▲图 3

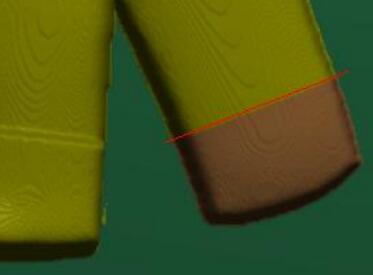

1.如图2,画一直线并填色。

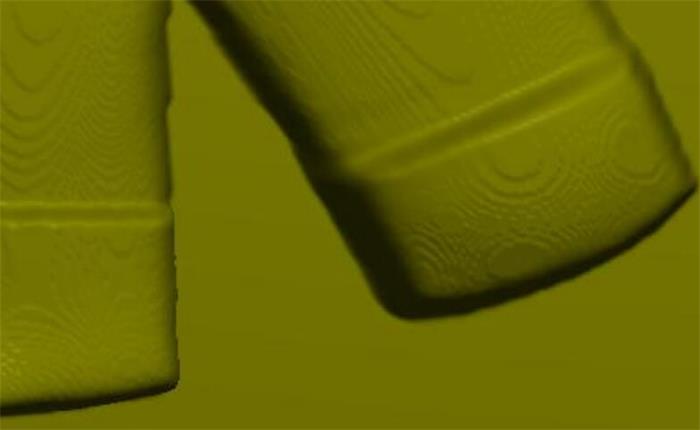

2.测量A处台阶,可知台阶高度约为0.5mm。选择命令“特征→高度放缩”,在特征原有的高

度上增加0.5mm,结果如图3。

3.磨光后结果如图4。

图 4.jpg

▲图 4
