花的浮雕构造步骤

花草浮雕是虚拟雕塑常见的应用领域之一，图一是隋海然的作品，花瓣之间相互重迭的效果据说是用堆/去料命令做出来的。这里提供另外一种方法----“工程师法构造花瓣之间相互重迭的效果”，或许对开拓思路，灵活组合运用各命令有所帮助。

▲图 1

▲图 2

▲图 3

▲图 4

1．描图，执行命令“橡皮整体固化”，如图2。

2．如图3，画一扫掠用的截面线（蓝色线）。

3．如图4，小圆为轨迹线，蓝色线为截面线，扫掠生成花的基体。

▲图 5

▲图 6

▲图 7

4．如图5，填色后擦掉外部材料。选择命令“特征→高度放缩”把花体高度方向放缩到2.00mm。

5．如图6，填色并节点编辑一花瓣的轮廓（蓝色线），然后用这轮廓线做区域浮雕，实现一花瓣的重迭效果。

截面形状：椭圆截面；

基准高度：0.0mm；

高度效果：实际高度0.8mm；

形状系数：0.3；

颜色模板：颜色内；

拼合方式：切除。

6．如图7，同理可实现另外几个花瓣的重迭效果。

▲图 8

▲图 9

▲图 10

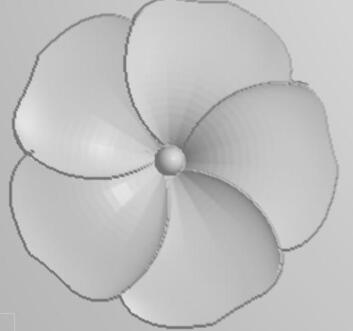

7．如图8，利用体素命令生成一XY直径为1.00mm，高度为0.6mm的半球，以取代的方式放置于花瓣中心。固化整个花瓣。

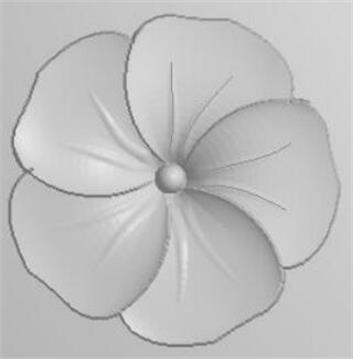

8．如图9，画花骨线，并用导动堆料生成花骨。去料（只操作流动层）修整花骨。

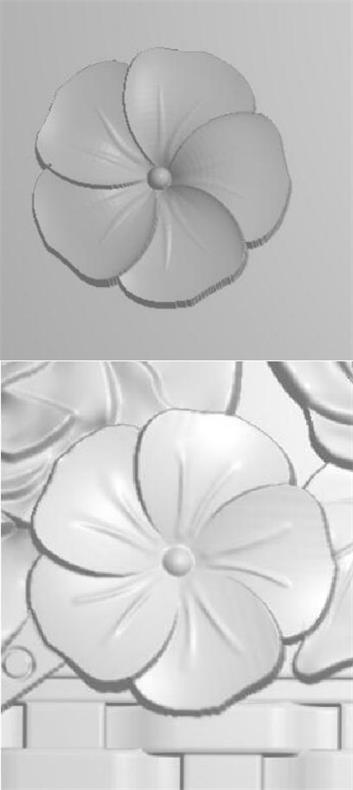

9．如图10，堆料，去料，磨光等操作做必要的修整，最后利用特征移动命令把做好的花朵移动到其应处的位置。
