机床模拟

2022-07-13雕刻路径6119

通过模拟机床的运动状态模拟路径加工过程,检查加工过程中各轴运动是否存在超行程现象,机床各部件(如主轴,刀柄,旋转工作台,夹具,切削刀具等)之间是否存在碰撞现象。

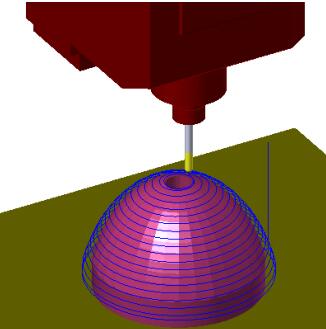

▲图 1 机床模拟

功能启动 :

机床模拟前必须要先进行机床设置,设置加工时使用机床型号和配置,详细说明请参照【机床设置】。在加工环境下,点击菜单【刀具路径】->【机床模拟】。

参数定义:


点击该按钮,用户可以在弹出的【选择路径】界面内选择要进行模拟的路径。


点击该按钮,在弹出的模拟设置对话框中用户可以进行部件设置,干涉碰撞检查。详细说明请参照【机床模拟设置】。


用户可以通过该工具条控制加工模拟过程。详细说明请参照【模拟控制工具条】。


用户可以通过拖动控制条按钮设置初始模拟速度。


显示当前模拟路径的加工进度。


通过该按钮,用户可以控制机床床体的显示或隐藏。


通过该选项,用户可以控制机床模拟过程中是否显示基本加工域中的图形。


显示当前模拟路径名称。


显示当前模拟路径的刀具名称。


显示当前刀具位置坐标。


显示当前加工位置转轴状态。


显示已加工路径长度。


显示碰撞路径危险点个数信息。


显示超过机床行程路径点个数信息。

机床模拟设置

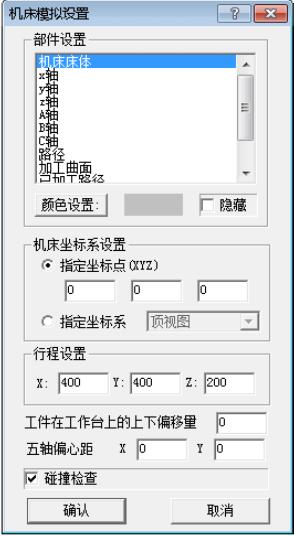

▲图 2 机床模拟设置

用户可以设置机床的各个部件的颜色,显示/隐藏;设置模拟过程中是否进行干涉碰撞检查。

参数定义:


部件列表框列举了用户可以控制的部件。


单击颜色设置按钮,弹出标准颜色对话框,用户可以修改当前选择部件的颜色。

颜色显示框显示了当前选择部件的颜色,用户也可以双击颜色显示框,在弹出的标准颜色对话框中修改当前选择部件的颜色。

勾选隐藏选项,则隐藏所选部件;反之则显示所选部件。


用户可以在机床坐标系设置中指定机床放置的坐标系和坐标原点


设置机床的 X、Y、Z 三个轴的行程。


工件默认初始值于工作台上,用户可以通过设置该参数调整工件相对工作台高度。


五轴加工时,用户可以通过该参数看到工件的偏心距。


该选项控制机床模拟过程是否进行碰撞检查。
