单轨扫描

2022-04-30雕刻路径4308

单轨扫描加工, 就是根据曲线的走向,在加工曲面上生成刀具路径的加工方法。主要有以下特点:


▲图 1 单轨扫描

参数定义:

偏移方向:

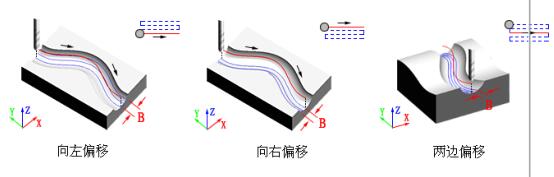

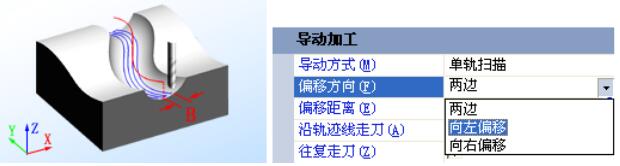

偏移方向是由导动线的方向来确定的,共有向左,向右,两边三种偏移方向。方向偏移示意图如下:


▲图 2 偏移方向

偏移距离:

单轨扫描加工路径的宽度(指单边路径宽度)。

沿轨迹线走刀:

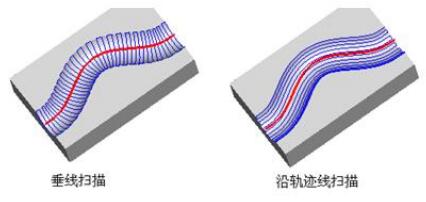

系统默认该选项为选中状态。 选中该选项,则路径轨迹沿导动线方向走刀;不选中该选项,则路径轨迹垂直于导动线走刀。


▲图 3 沿轨迹线走刀

往复走刀:

顺逆混合铣,大大减少了抬刀路径,提高了加工效率。

注意:

1、单轨扫描使用偏移距离参数控制路径的加工范围;

2、轨迹扫描的条数使用偏移距离和路径间距估算获得;

3、估算方法是: 轨迹条数 = 偏移距离 / 路径间距;

4、偏移距离为投影到 XY 平面上的曲线单边偏移量,路径间距为空间间距;有时偏移距离不好精确计算,我们可以将该值设的稍大些,然后可以通过设置保护面,就可以生成较为理想的单轨扫描路径了;

5、单轨扫描关键是要提取出来加工曲面的脊线(即加工曲面边界线的中线)。
