编辑路径模板组

2022-03-18雕刻路径9592

编辑路径模板组的过程是:

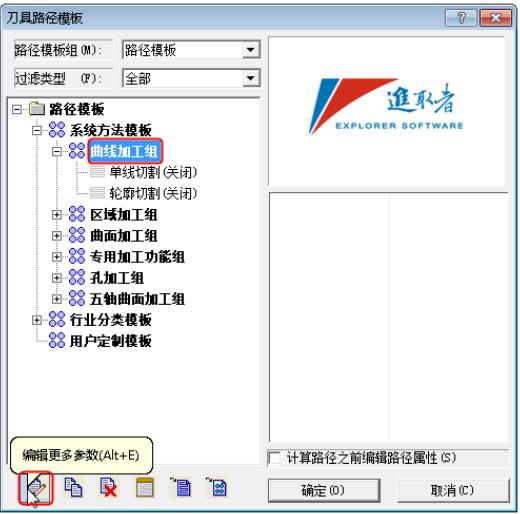

1、 选中需要编辑的路径模板组。


▲图 1 编辑路径模板组

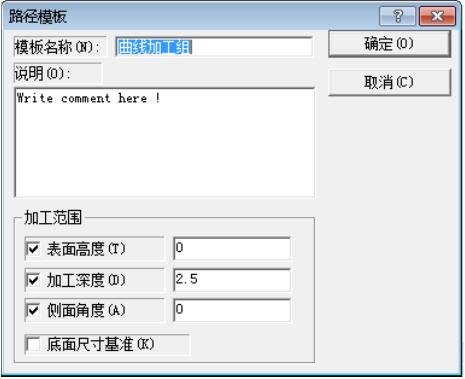

2、 点击“编辑”按钮 ,(或者在右键菜单中选择“编辑”,)系统弹出编辑路径组对话框,如图所示:


▲图 2 编辑路径模板组

参数定义:

模板名称:

当前模板的名称。

说明:

用户可以在此处添加模板说明。

表面高度:

表示该组内模板计算路径的起始高度。

加工深度:

表示由表面高度开始向下加工的深度。

侧面角度

侧面角度用于定义加工对象侧面的雕刻效果,指轮廓的侧面同 Z 向的夹角,侧面角度的范围 0~89 度,角度等于 0 表示直侧壁。

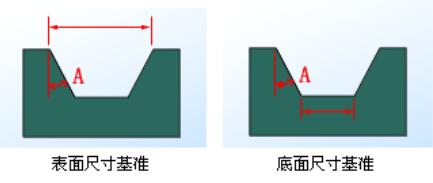

底面尺寸基准:

不选该选项,将把轮廓线作为加工零件的表面轮廓形状生成路径;

选择该选项,将把轮廓线作为加工零件的底面轮廓形状生成路径。


▲图 3 底面尺寸基准
