添加路径模板组
添加路径模板组的过程是：

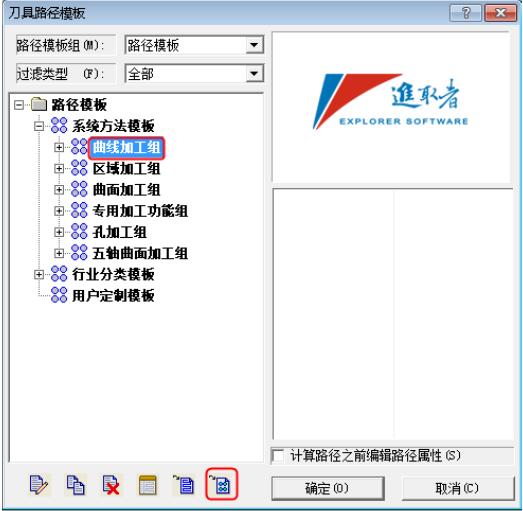

1、 选择新模板组所在组的位置，如下图所示。
▲图 1 添加路径模板组
2、 点击“添加组”按钮，或者选择右键菜单中的“添加组”。

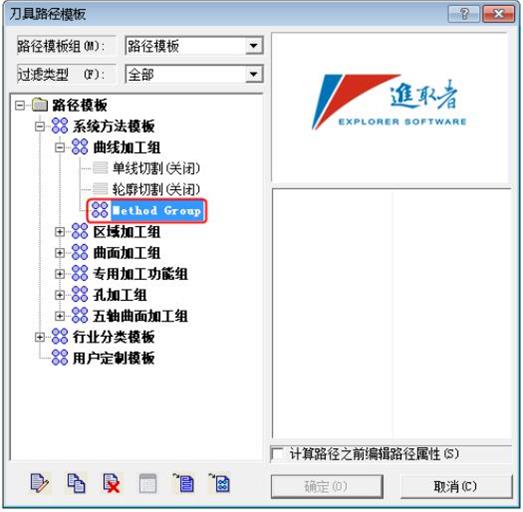

3、 系统自动添加以“Method Group”命名的新路径模板组，如下图所示。
▲图 2 添加路径模板组完成
